MSD5xA1G系列3.3V晶體控制振蕩器(XO)Connor Winfield

發布時間：2024-12-26 09:13:15     瀏覽：102

　　Connor Winfield MSD5xA1G系列是密封表面貼裝3.3V晶體控制振蕩器(XO) HCMOS / TTL兼容。MSD5xA1G系列符合RoHS標準，專為需要低抖動和嚴格頻率穩定性的應用而設計。

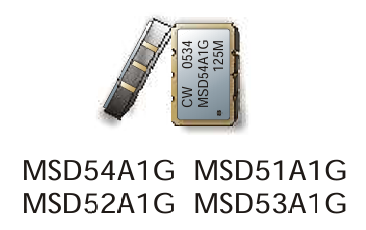

MSD5xA1G系列3.3V晶體控制振蕩器(XO)Connor Winfield

　　產品系列：

　　MSD54A1G：頻率容差±20ppm

　　MSD51A1G：頻率容差±25ppm

　　MSD52A1G：頻率容差±50ppm

　　MSD53A1G：頻率容差±100ppm

　　規格參數：

　　頻率范圍(Fo)：1.8 - 156.25 MHz

　　存儲溫度：-55至125°C

　　供電電壓：-0.5至7Vdc

　　主要特性：

　　3.3V操作

　　低抖動：<1ps RMS

　　溫度范圍：0至70°C

　　三態使能/禁用功能

　　無引腳表面貼裝封裝

　　符合RoHS/無鉛標準

　　操作規格：

　　操作溫度范圍：0至70°C

　　供電電流：50mA

　　抖動(10Hz至20MHz帶寬)：5ps rms

　　抖動(12kHz至20MHz帶寬)：1ps rms

　　相位噪聲：

　　SSB相位噪聲在10Hz偏移- -60 - dBc/Hz

　　SSB相位噪聲在100Hz偏移- -90 - dBc/Hz

　　SSB相位噪聲在1KHz偏移- -125 dBc/Hz

　　SSB相位噪聲在10KHz偏移- -135 dBc/Hz

　　SSB相位噪聲在100KHz偏移- -140 - dBc/Hz

　　輸入特性：

　　三態使能電壓(Vih)：>70%Vcc

　　三態禁用電壓(Vil)：<30%Vcc

　　HCMOS輸出特性：

　　負載：15pF

　　高電平電壓(Voh)：>0.9(Vcc)

　　低電平電壓(Vol)：<0.1(Vcc)

　　高電平電流(Ioh)：-8mA

　　低電平電流(Iol)：8mA

　　占空比：45%至55%

　　封裝特性：

　　密封無引腳陶瓷封裝，鍍金端子。

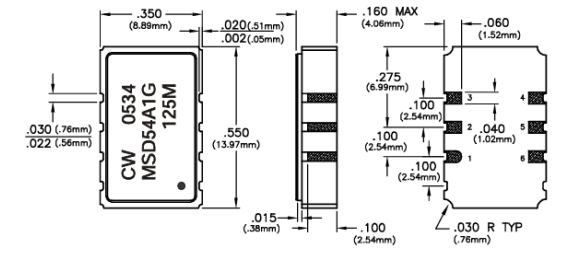

　　尺寸圖：

MSD5xA1G系列3.3V晶體控制振蕩器(XO)Connor Winfield 尺寸圖
