QTCH系列高溫小型SMD晶體振蕩器1-48MHz Q-Tech

發布時間：2024-10-15 09:14:53     瀏覽：518

QTCH系列高溫小型SMD晶體振蕩器1-48MHz Q-Tech

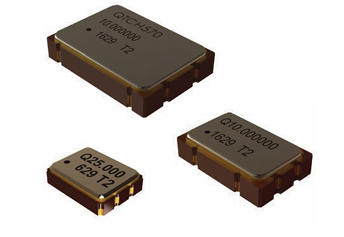

　　QTCH系列是專為高溫環境設計的小型表面貼裝(SMD)晶體振蕩器。以下是該系列產品的主要特點和規格：

　　產品特點：

　　1. 寬泛的供電電壓：支持1.8Vdc、2.5Vdc、3.3Vdc和5.0Vdc。

　　2. 低功耗：在操作過程中消耗的電流小于3毫安(mA)。

　　3. 寬工作溫度范圍：從-55oC到+200oC，適合極端高溫環境。

　　4. 多種封裝尺寸：提供2.5x3.2mm、3.2x5.0mm和5.0x7.0mm三種尺寸，以適應不同的空間需求。

　　5. 高頻率穩定性：根據不同的溫度代碼，提供不同級別的頻率穩定性。

　　6. RoHS合規：符合歐盟關于限制有害物質使用的指令。

　　7. 軍事級篩選測試：根據MIL-PRF-55310標準進行軍事級篩選測試，確保產品的可靠性。

　　8. 多種輸出電壓選項：提供CMOS邏輯1.8Vdc、2.5Vdc、3.3Vdc，以及5.0Vdc CMOS選項。

　　9. 三態輸出標準：支持三態輸出，增強了設計的靈活性。

　　10. 高抗震動和抗沖擊性：能夠承受高級別的機械沖擊和振動。

　　11. 無鉛和RoHS合規：符合環保要求，不含鉛等有害物質。

　　應用領域：

　　鉆探和數據記錄工具

　　石油服務行業

　　高溫應用

　　型號參數：

ParametersQTCH-RD QTCH-NDQTCH-LDQTCH-HCD
Output frequency range (Fo)
1/		1.000MHz-48.000MHz2.5MHz-40.000MHz
Supply voltage(Vdd)2/1.8Vdo±10%2.5Vdo±10%3.3Vdc ±10%5.0Vdo ±10%
Maximum Applied Voltage
(Vdd  max.)		0.3 to+4.0Vdc-0.3 to+7.0Vdc
Frequency stability (△F/△T)See Part Number on Page 1
Operating temperature
(Topr)		See Part Number on Page 1
Storage temperature (Tsto)-62℃ to+125℃
Operating supply current
(No  Load)		1mA max   1.5mA  max.2mA max7mA max.
Symmetry
(50%of ouput waveform)		45/55%
Rise and Fall times6ns max11ns max
Output Load15pF max.
Start-up time(Tstup)10ms  max.5ms max.
High Output Voltage (Voh)0.9*Vdd min.
Low Output Voltage(Vol)0.1*Vdd max.
EnableVIH Pin 1VIH≥0.7*Vdd(Active)
Disable VIL Pin 1VIL≤0.3*Vdd(High Impedance)
Aging±5ppm/first year
Notes
1/Ful frequency range is not available in all packages.Consult factory for frequencies at 1MHz~1.5MHz,and for frequencies
greater than 48MHz.
2/For options R,D,and L,the part is designed to work from 1.8Vde to 3.3Vde.Supply voltage code is usedto test the part to
specific nominal voltage specified in a Purchase Order

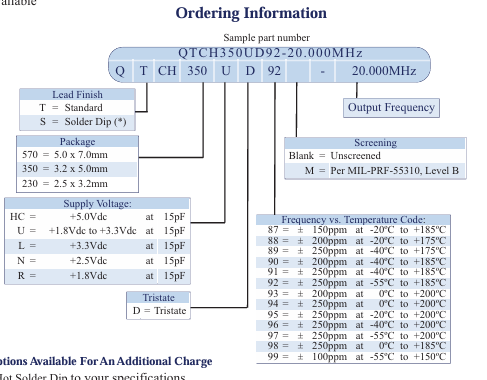

訂購信息：

QTCH系列高溫小型SMD晶體振蕩器1-48MHz Q-Tech訂購指南

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品，備件現貨，歡迎與業界同行合作。
