PL1374變壓器iNRCORE
發布時間:2024-07-17 08:52:31 瀏覽:100

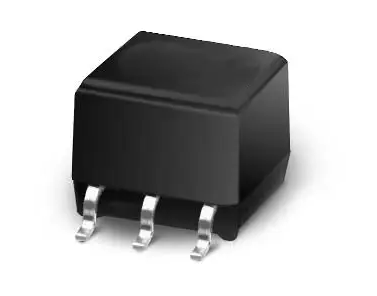

PL1374變壓器iNRCORE是一款專為高可靠性應用設計的表面貼裝變壓器。該變壓器采用緊湊的尺寸設計,具體尺寸為7.62 × 7 × 6.35毫米,非常適合空間受限的電子設備。其6-Pin封裝和SMT(表面貼裝技術)安裝方式,確保了其在電路板上的穩定性和易于組裝。
Part Number | TurnsRatio Pri:Sec (±2%) | 0CL Pri @25℃ MIN (mH) | Cww MAX (pF) | DCR Pr MAX (Q) | Primany Pins |
PL1374 | 1C-IC | 1.2 | 35 | 0.80 | 1-3 |
主要特點:

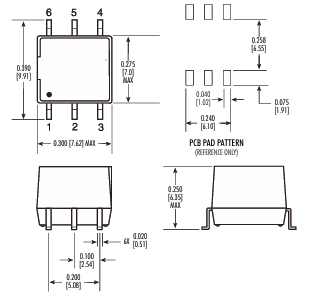

尺寸:7.62 × 7 × 6.35 mm
安裝方式:SMT
封裝:6-Pin
匝數比:1CT:1CT
最大直流電阻(初級):800 mΩ
工作溫度范圍:-55°C 至 +125°C
表面處理:錫/鉛(Sn63/Pb37)
濕度敏感等級:3級
RoHS合規性:否
包裝方式:散裝
等級:Mil-Aero(軍用航空級)
PoE評級:N/A
拾取和放置兼容
隔離電壓:1500 VRMS最小擴展
環氧樹脂封裝
PL1374變壓器iNRCORE的設計考慮到了極端環境下的穩定性,其工作溫度范圍從-55°C到+125°C,使其能夠在極端溫度條件下可靠運行。此外,該變壓器采用錫/鉛(Sn63/Pb37)表面處理,確保了良好的焊接性能和長期的可靠性。
盡管該變壓器不符合RoHS標準,但其軍用航空級(Mil-Aero)的等級確保了其在高可靠性應用中的性能。環氧樹脂封裝提供了額外的保護,防止?jié)駳夂推渌h(huán)境因素的影響。
