QT3075SXM-53.000MHz雙列直插式TCXO溫度補償晶體振蕩器Q-Tech
發布時間:2024-04-30 09:16:24 瀏覽:212
QT3075SXM-53.000MHz是Q-Tech推出的雙列直插式TCXO溫度補償晶體振蕩器,適用于3.3Vdc和5Vdc電壓,頻率范圍從1MHz至100MHz。
Q-Tech的TCXO產品采用最先進的振蕩器技術,具有低相位噪聲、低抖動和嚴格的溫度穩定性。該系列TCXO有DIP (QT307x)、SMD (QT308x)或鷗翼(QT309x)封裝,可提供方波或正弦波輸出。
QT3075SXM-53.000MHz主要用于滿足通信系統的要求,廣泛應用于軍用時鐘、控制與測量系統以及信號處理應用中。
特性:
?AT-Cut晶體
?低總諧波失真
?低相位噪聲和抖動
?所有金屬和密封包裝
?Q-Tech在其產品中不使用純鉛或純錫
?符合RoHS標準
?包裝選項
?標準包裝黑色泡沫
?選配防靜電塑料管
Parameters | SINE WAVE | HCMOS |
Output frequency (Fo) | 1MHz to 100MHz | |
Supply voltage (Vdd) | +3.3Vdc±5%or+5Vdc±5% | |
Maximum Applied Voltage (Vdd max. | +6.5Vdc | |
Frequency stability (AF/△T) | See Option Codes | |
Operating temp.(Topr) | See Option Codes | |
Storage temp.(Tsto) | -62℃ to +85℃ | |
Operating supply current (Idd) | 30mA(No Load)at 3.3Vdc 40mA(No Load)at 5.0Vdc | |
Output power/Output amplitude | 3dBm±3dBm | High (min.):Vcc-10% Low (max.):GND+10% |
Output Load | 50Q | 10k2//15pF |
Harmonics | .20dBc max | N/A |
Sub-harmonics | -40dBc max | N/A |
Start-up time | 10ms max | |
Phase Noise at 25℃(typ. at 80MHz | 10Hz | 70 dBc/Hz |
100Hz | -100 dBc/Hz | |
1kHz | -130 dBc/Hz | |
10kHz | -150 dBc/Hz | |
100kHz | -155 dBc/Hz | |
Integrated Phase Jitter RMS (12kHz to 20MHz)typ | lps | |
Aging (at 70℃) | ±5ppm max.10 years |

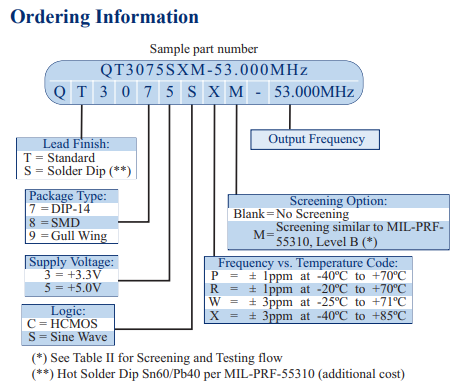

訂購指南:

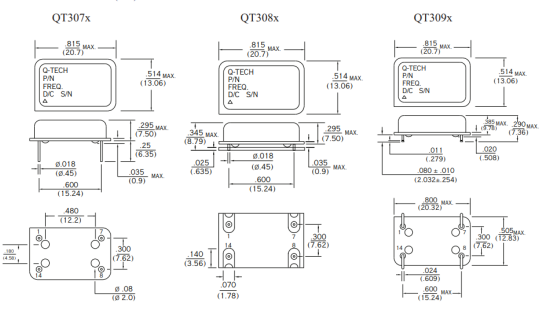

尺寸圖:
深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
