DEI1116/DEI1117 收發器DEI
發布時間:2023-04-23 16:49:18 瀏覽:587
DEI的DEI1116/DEI1117提供一個標準化的航空設備形式的串行數字?jǐn)?shù)據總線和16位寬的數字?jǐn)?shù)據總線之間的端口。通信接口包括有單通道發射器與8X32位緩沖器,兩個單獨的接收通道和服務器可編程控制器存儲器快速操作選擇項。DEI1116/DEI1117收發器通道應用一致,各個通道提供一個直接的通信接口ARINC數據總線。發射器電源電路包括一個8字x32位的緩沖存儲器和控制邏輯,接受服務器向發射器載入數據模塊。數據模塊通過啟動發送器全自動傳輸,并不需要服務器的深化重視。數據在DO(A)/DO(B)輸出管腳上以TTL形式傳輸。信號形式與DEI的ARINC429線路驅動器廣泛兼容,有利于連接上ARINC數據總線。DEI1116和DEI1117之間的差異是他們的A429RX輸入性能。DEI1116相互連接到A429數據總線信號。DEI1117應用10KΩ的串聯電阻。串聯電阻器適用執行雷擊瞬態保護。
特征
兩個接收器和一個發射器
3.3V或5V電源應用
管腳兼容DEI1016、HI3282和HI8282A
環繞檢測模式
字節可設置為25位或32位操作
奇偶情況和接收和傳輸字的形成
8字傳輸緩沖器
低能耗CMOS
支持多種ARINC協議:429、571、575、706
工作溫度選擇項:-55/+85°C和-55/+125°C
封裝選擇項:44LMQFP和44LPLCC
雷擊保護選擇項:DEI1117在A429輸入端應用10KΩ串聯電阻器工作。
與DEI1016ARINC429收發器兼容的管腳和軟件
屬性
工作溫度:-55°C-85°C
產品封裝形式:44PLCCCG
供電系統范圍:3.35
霍爾特外部參考:HI-3282和HI-8282A
其它外部參考Pn:DEI1016

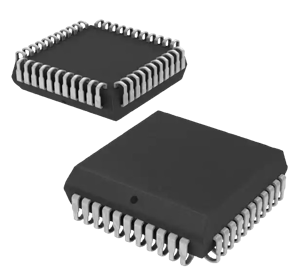

封裝描述:44PinPlasticJ-leadChipCarrier
封裝形式:表面貼裝
JEDEC:MS-018-AC
DEI公司是美國專注航空應用的IC廠商,主要為航空電子領域提供芯片產品。產品包括ARINC 429和其他通信協議的收發信機、接收器和驅動器、離散時間數字轉換器。
深圳市立維創展科技有限公司,優勢提供DEI高端芯片訂購渠道,部分準備有現貨庫存。
詳情了解DEI請點擊:http?: //www.123stock.com.cn/public/brand/53.html
部分 | 溫度范圍 | 產品封裝類型 |
DEI1116-PES-G | -55°C - 85°C | 44 PLCC C G |
DEI1116-QES-G | -55°C - 85°C | 44 MQFP2 G |
DEI1116-QMS-G | -55°C - 125°C | 44 MQFP2 G |
DEI1117-PES-G | -55°C - 85°C | 44 PLCC C G |
DEI1117-PMS-G | -55°C - 125°C | 44 PLCC C G |
DEI1117-QES-G | -55°C - 85°C | 44 MQFP2 G |
DEI1117-QMS-G | -55°C - 125°C | 44 MQFP2 G |
