ICE2QS03G是一款針對離線開關電源優化的準諧振PWM控制器。隨著負載的減小，數字頻率降低使得準諧振工作直到非常低的負載。因此，與其他傳統解決方案相比，整體系統效率顯著提高。主動突發模式操作使待機模式下的超低功耗具有小而可控的輸出電壓紋波。該產品基于BiCMOS技術，IC電源工作范圍寬(最高可達25V)，功耗更低。眾多的保護功能使供電系統在故障情況下得到充分的保護。所有這些都使ICE2QS03G成為市場上優秀的準諧振反激變換器控制器。
特征描述
在不同狀態下，用于IC自備電源供電的500V啟動電池，
負載降低時，數字頻率降低，效率更高
超低待機功率(<1W@0.5W負載)的有源突發模式操作
循環峰值電流限制，輸入電壓補償?shù)淖畲筝敵龉β氏拗?/p>
具有廣泛的保護功能，可保護IC，對系統的各種故障條件(例如輸出OVP鎖存，VCC OVP / UVP，OLP，輸出OVP，短路等)進行處理。
優勢
更高的效率
低電磁干擾噪聲
低待機功率等
應用：
· 適配器/充電器
· LCD顯示器，DVD R/W, DVD Combo，藍光/DVD播放器，機頂盒
· CRT電視、LCD電視、PC、服務器、打印機、電視、家庭影院/音響系統等輔助電源
| 參數 | ICE2QS03G |
|---|---|
| 應用 | 離線式開關電源 |
| 最大頻率范圍 | 200 赫茲 |
| ICC max | 2.3毫安 |
| 安裝 | SMT貼片 |
| 工作溫度 min max | -40°攝氏度 130 攝氏度 |
| 輸出電流類型 | MOSFET柵極驅動器 |

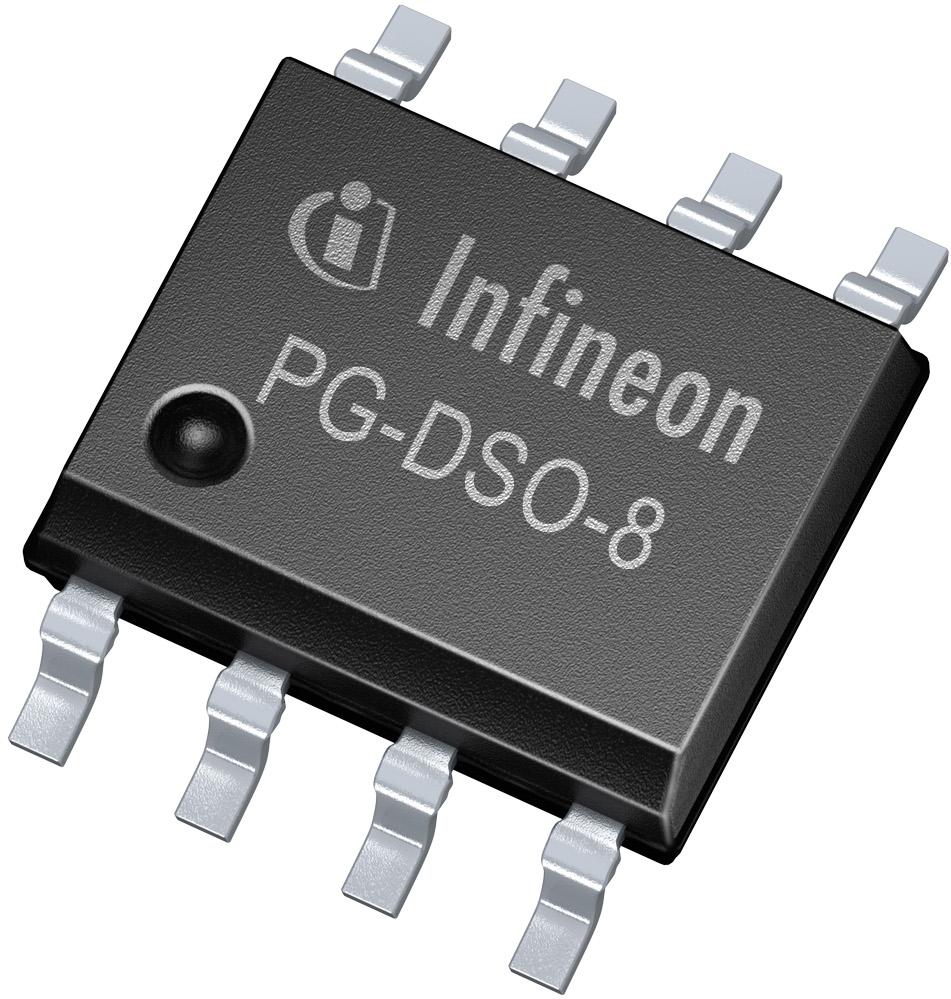

| 封裝 | PG-DSO-8型 |
| 產品分類 | AC-DC電源轉換 |
| VCC 最小最大值 | 10.5 伏 24 V |
