- 產品詳情

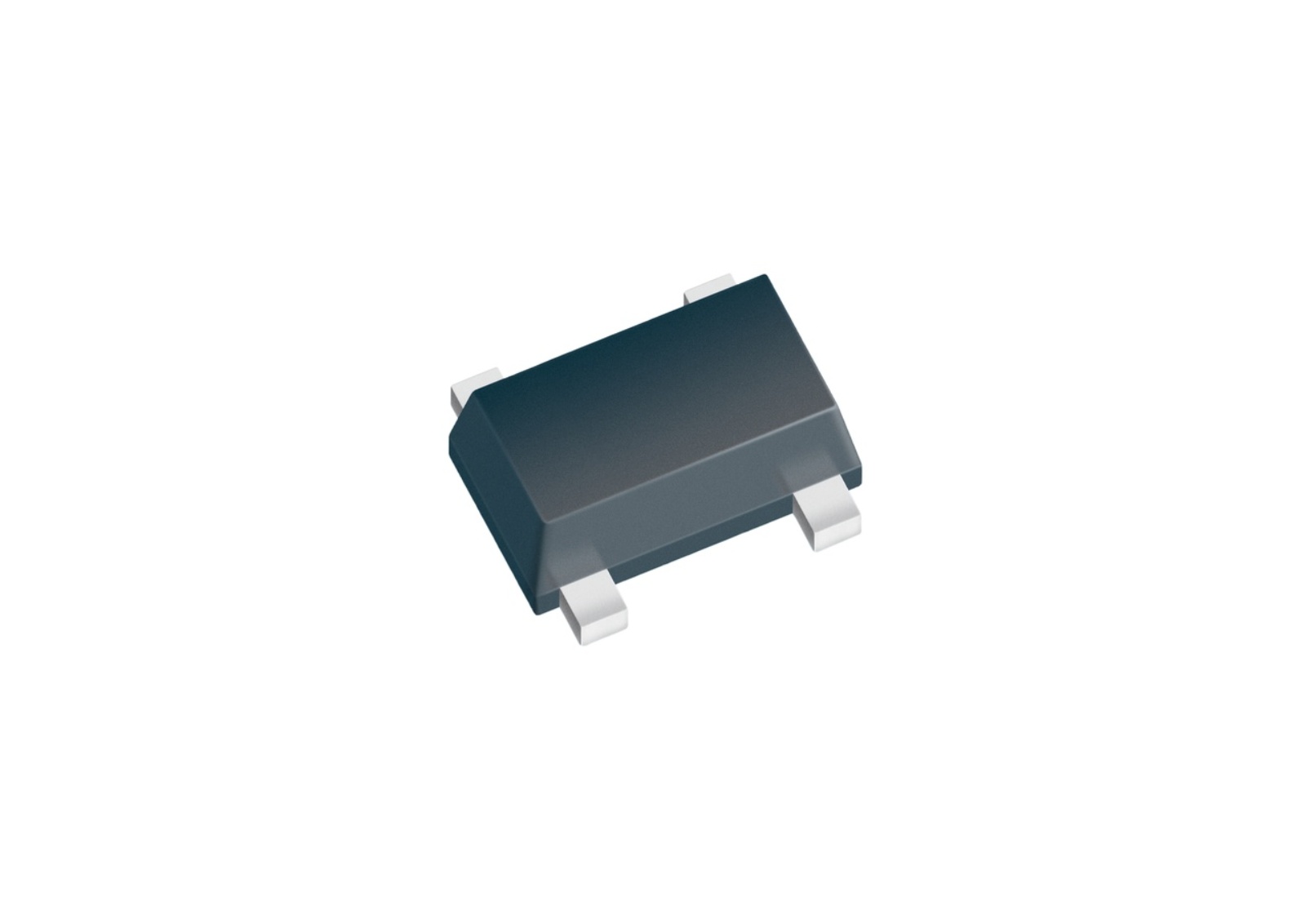

BFP740FESD是一款集成了ESD保護的硅鍺碳(SiGe：C) NPN異質結寬帶雙極RF晶體管(HBT)
訂購信息：
| Product name /Ordering code | Package | Pin configuration | Marking | Pieces/Reel | |||
| BFP740FESD/BFP740FESDH6327XTSA1 | TSFP-4-1 | 1=B | 2=E | 3=C | 4=E | T7s | 3000 |
功能概要
高端射頻性能和魯棒性的獨特組合：21 dBm 的最大射頻輸入功率，2 kV ESD 魯棒性 (HBM)，采用集成保護電路
NFmin = 0.6 dB(2.4 GHz)和0.8 dB(5.5 GHz、3V、6 mA)
高增益 Gms = 26 dB(2.4 GHz，Gma = 20.5 dB，5.5 GHz、3V、25 mA)
OIP3 = 23.5 dBm(5.5 GHz、25 mA時)
扁平和小尺寸無引腳封裝
潛在應用
無線通信：WLAN、WiMax 和 UWB
衛星通信系統：GNSS導航系統(GPS、GLONASS、北斗、伽利略)、衛星無線電(SDAR、DAB)和C波段LNB
多媒體應用，如便攜式電視、有線電視、調頻收音機
RKE、AMR 和 Zigbee 等 ISM 應用，以及新興的無線應用
Parametrics
| Parametrics | BFP740FESD |
|---|---|
| Gmax | 29.50 dB @900 MHz |
| IC max | 45 mA |
| NFmin | 0.55 dB @900 MHz |
| OIP3 (@900 MHz) | 24 dBm |
| OP1dB (@900 MHz) | 10 dBm |
| Ptot | 160 mW |
| Package | TSFP-4 |
| VCEO max | 4.2 V |
| fT | 47 GHz |
