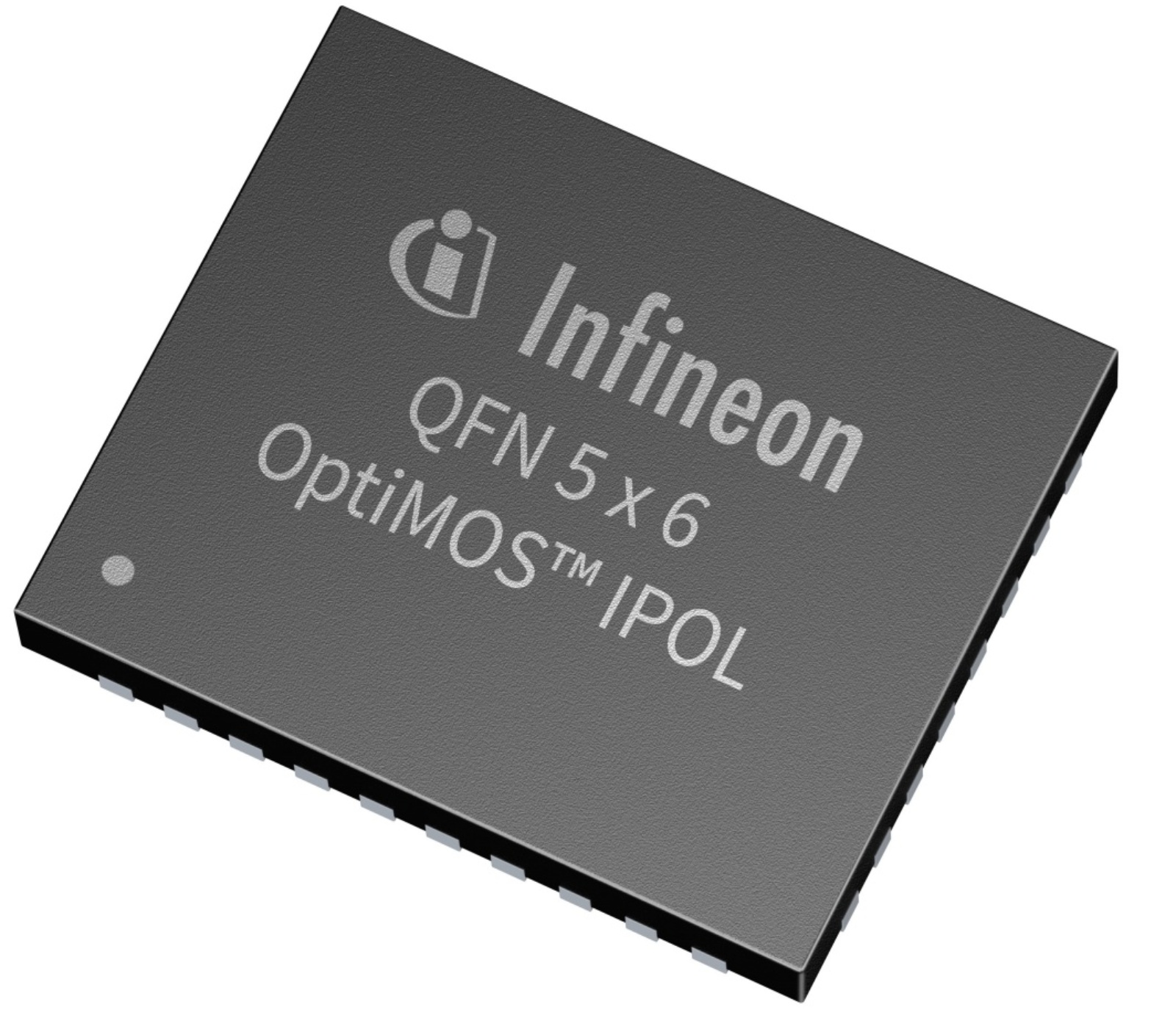

OptiMOS? IPOL 單電壓同步降壓穩壓器 40 A，帶 PMBus 接口
TDA38740 OptiMOS? IPOL 是一款易于使用、完全集成且高效的同步降壓穩壓器，具有 PMBus 接口，支持高達 40 A 的電流。
該器件采用英飛凌的 FAST 恒定導通時間引擎，可實現出色的瞬態響應。它使用英飛凌的XDP? Designer GUI輕松配置，配置可以存儲在片上存儲器中。
功能概要
寬輸入電壓范圍：3.0 V 至 17 V采用外部 Vcc
輸出電壓范圍：0.25 V 至 5 V，基于輸出反饋分壓器網絡
增強了發動機的穩定性，使用陶瓷電容器穩定，無需外部補償
可選的強制連續導通模式和二極管仿真，可提高輕負載效率
可編程開關頻率范圍：400 kHz - 2 MHz，步長為 200 kHz，不包括 1600 kHz
單調啟動，具有可選的軟啟動時間和增強的預偏置啟動
具有八種可選設置的熱補償內部過流保護
PMBus 系統接口，用于報告溫度、電壓、電流和功率遙測
對單個映像配置文件的 USER 部分進行多次編程，最多 16 次寫入
數字可編程負載線，無需外部元件
熱關斷
工作溫度：-40°C < Tj < 125°C
小尺寸：5mm x 6mm PQFN
無鉛、無鹵素，符合 RoHS2 豁免 7a
引腳可編程輸出電壓，開關頻率/模式選擇，具有 16 種獨特的可選設置
好處
易于使用的快速恒定導通時間PWM引擎
高效率和高功率密度
精確的輸出電壓調節
卓越的瞬態響應
潛在應用
電信&數據通信
基站
FPGA 電源
存儲
| 參數 | TDA38740-0000 |
|---|---|
| 設計工具 | 是的 |
| 啟用 （=禁止） | 是的 |
| 家庭 | OptiMOS? IPOL |
| Iout max | 40 安培 |
| 工業 24V 輸入 | 不 |
| 輸入電壓最小值 max | 4.5 伏 17 V |
| 內部偏置 LDO | 是的 |
| 濕度敏感度等級 | 2 |
| 輸出數量 | 1 |
| 在線模擬 | 是的 |
| 輸出電壓最小值 max | 0.25 伏 5 V |
| 過壓保護 | 是的 |
| 包 | PG-IQFN-36-3型 |
| 電源良好 | 是的 |
| 產品分類 | 數字：PMBus |
| 資格 | 工業 |
| 調節器類型 | 單路輸出 |
| 開關頻率最小值 max | 400 赫茲 2000 赫茲 |
| 科技 | 快速恒定導通時間 |
| 拓?fù)鋵W(xué) | 麚 |
| 類型 | 單相 |
