- 產品詳情

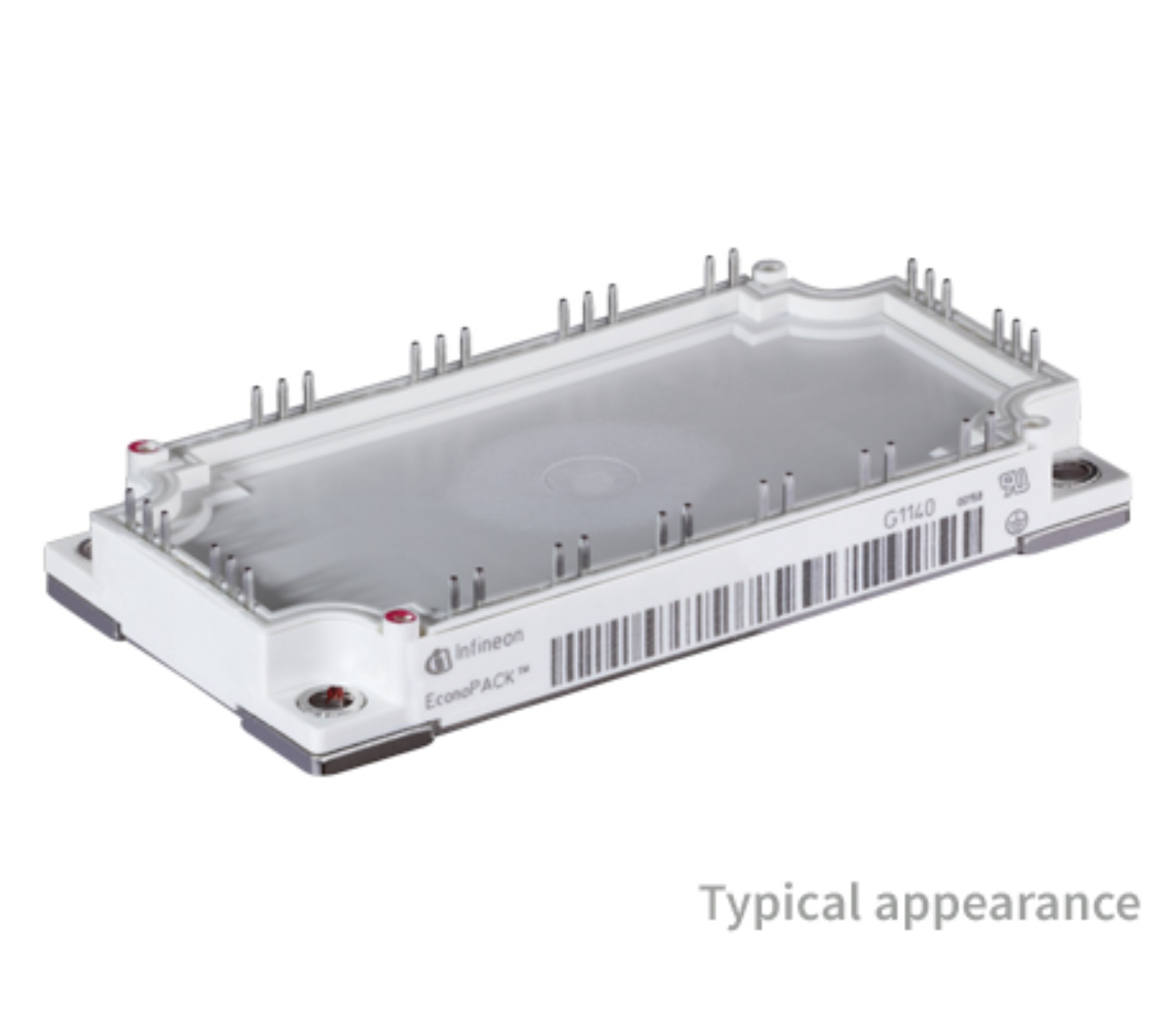

經濟型包裝? 31200 V，100 A 六單元IGBT模塊采用第四代快速 TRENCHSTOP? IGBT、第四代發射極控制二極管和 NTC。也可提供采用 PressFIT 壓接安裝技術的變體：FS100R12KT4G_B11.
功能概要
高功率密度
確立了 Econo 模塊概念
提供集成溫度傳感器
低雜散電感模塊設計
符合 RoHS 標準的模塊
好處
緊湊型模塊概念
優化客戶的開發周期時間和成本
配置靈活性
應用
電機控制和驅動
參數
| Parametrics | FS100R12KT4G |
|---|---|
| Configuration | Sixpack |
| Dimensions (width) | 62 mm |
| Dimensions (length) | 122 mm |
| Housing | EconoPACK? 3 |
| IC(nom) / IF(nom) | 100 A |
| IC max | 100 A |
| Qualification | Industrial |
| Technology | IGBT4 - T4 |
| VCE(sat) (Tvj=25°C typ) | 1.75 V |
| VF (Tvj=25°C typ) | 1.7 V |
| Voltage Class max | 1200 V |
