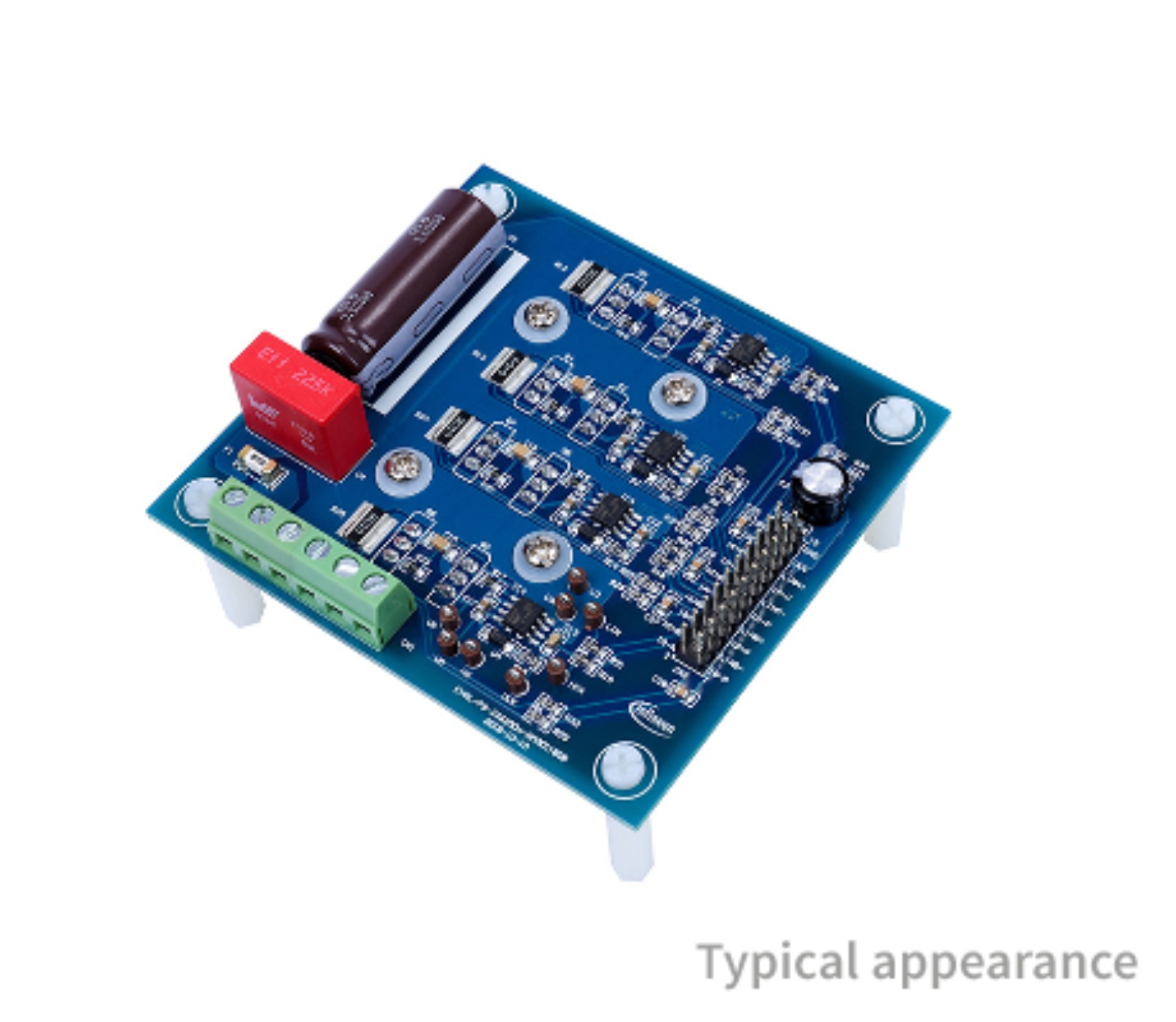

用于 200 V 半橋/高壓側和低壓側電平轉換柵極驅動器 IRS2005S/IRS2007S/IRS2008S 的步進電機評估板
EVAL-PS-IRS200x板是一款功率驅動板，包括柵極驅動器IC、MOSFET、電源連接器和信號接口。該板專門用于(但不限于)連接到外部步進電機控制器板的步進電機驅動器。
該板采用我們新的 200 V 電平轉換柵極驅動器：IRS2005S(高邊和低邊驅動器)，IRS2007S(半橋驅動器)，以及IRS2008S(半橋驅動器)。
評估板EVAL-PS-IRS200x-OM30118SB的功率級由四相組成，具有獨立的支路分流器，這是步進電機驅動的常用拓?fù)浣Y(jié)構。輸入電壓 24~72 VDC 適用于市場上的大多數步進電機。MOSFET的選擇IPP180N10N3 G(100 V/18 mΩ)，并由200 V 電平轉換柵極驅動器 相應地IRS2005S/IRS2007S/IRS2008S。
每相支路電流由支路分流器檢測，并以差分模式輸出到控制接口。該板可以通過連接到外部控制器來運行步進電機。該板最初焊接有IRS2005S(正邏輯輸入)，對于不同的邏輯輸入，可以用兩個具有相同尺寸的另外兩個部件代替。
功能概要
帶獨立支路分流器的四相逆變器，專門用于步進電機驅動
采用低成本解決方案的雙倍尺寸 PCB 電源
直流電壓輸入，帶短路保護
200 V 電平轉換柵極驅動器 IRS2005S/IRS2007S/IRS2008S，具有 -8 V 負瞬態電壓能力，具有更好的耐用性和不同的輸入 PWM 邏輯，以及針對 VCC 和 VBS 的欠壓鎖定 (UVLO)
額定電壓為 100 V 的 OptiMOSTM 3 MOSFET IPP180N10N3 G，具有極低的導通電阻 (18 mΩ)，可實現更好的熱性能
該板可以通過連接到外部控制板來運行步進電機
通過LED指示外部輸入輔助電源
安裝散熱片的自然通風
不建議將 IRS2001S/2003S/2004S 用于新設計。
IRS2001S/2003S/2004S可分別直接替換為IRS2005S/2007S/2008S
潛在應用
電機控制和驅動輕型電動汽車 (LEV)多旋翼飛行器和無人機其他一般電池驅動應用
| 參數 | EVAL-PS-IRS200X |
|---|---|
| 應用 | 步進電機 ; 電動工具 ; 無人 機 ; 摩托車 ; 電動自行車和小型電動車 ; 無線充電 ; BLDC電機驅動器 ; 電機控制與驅動 |
| 板類型 | 評估板 |
| 尺寸 | 86x79 |
| 家庭 | MOSFET金屬氧化物半導體場效應管 ; 柵極驅動器 |
| 頻率 | 20 赫茲 |
| 輸入類型 | 直流 |
| 產品描述 | 用于 200 V 半橋/高壓側和低壓側電平轉換柵極驅動器 IRS2005S/IRS2007S/IRS2008S 的步進電機評估板 |
| 產品名稱 | EVAL-PS-IRS200X |
| 資格 | 工業 |
| 子應用程序 | BLDC電機驅動器 ; 無線充電 ; 電動自行車和小型電動車 ; 摩托車 ; 無人 機 ; 電動工具 ; 步進電機 |
| 電源電壓 max | 20 伏 |
| 目標應用 | 電機控制與驅動 ; 工業 ; 消費者 ; 商業 |
| 拓?fù)鋵W(xué) | 四相 |
