XENSIV? - TLE4972 EVAL INLAY 電流傳感器評估板，適用于評估電流高達 420A 的三相系統*

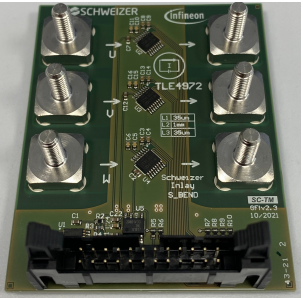

TLE4972 EVAL INLAY板是一款電流傳感器評估板，適用于評估電流高達420A*的三相系統。該板配備三個TLE4972-AE35D5型霍爾電流傳感器組裝在 PCB 頂部，內部銅嵌體厚度為 1mm。該板既可以獨立使用，也可以與英飛凌TLE4972電流傳感器編程器工具互連。鏈接到。該板組裝有壓接式大電流連接器和 M6 螺釘，用于正確連接和固定大電流電纜或母線。
TLE4972： 評估板型號：
TLE4972 EVAL STD PCB，鏈接到-基于TLE4972-AE35D5型 (TDSO 封裝變體)，191A 滿量程范圍
TLE4972 EVAL INLAY - 基于TLE4972-AE35D5型(TDSO 封裝變體)，420A 滿量程范圍
TLE4972 EVAL LAT BAR，鏈接到-基于TLE4972-AE35S5型(VSON 封裝變體)，540A 滿量程范圍
TLE4972 EVAL VER BAR，鏈接到-基于TLE4972-AE35S5型(VSON 封裝變體)，842A 滿量程范圍
功能概要
測量三相電流，最高 420*，外部電流軌
基于TLE4972-AE35D5型電流傳感器
板載 LDO，提供精確穩定的 3.3V 傳感器電源
與 TLE4972 電流傳感器編程器評估工具兼容
傳感器設置可編程傳感器，例如使用TLE4972電流傳感器編程工具，鏈接到電路板已校準，包裝中提供校準報告
與 TLE4972 電流傳感器編程器工具一起獨立使用
潛在應用
汽車電氣驅動
輔助驅動
電流監控
過載和過流檢測
汽車動力總成
電池主開關
車載充電器等
| 參數 | TLE4972 EVAL INLAY |
|---|---|
| 應用 | 汽車電氣驅動 ; 輔助驅動 ; 電流監控 ; 過載和過流檢測 ; 汽車動力總成 ; 電池主開關 ; 車載充電器等 |
| 家庭 | 電流傳感器 |
| 產品描述 | TLE4972 EVAL INLAY 是一種電流測量評估工具，能夠測量高達 420A 的三相系統中的電流 |
| 資格 | 符合汽車級 AEC-Q100 標準 |
| 類型 | 演示板 |
