- 產品詳情

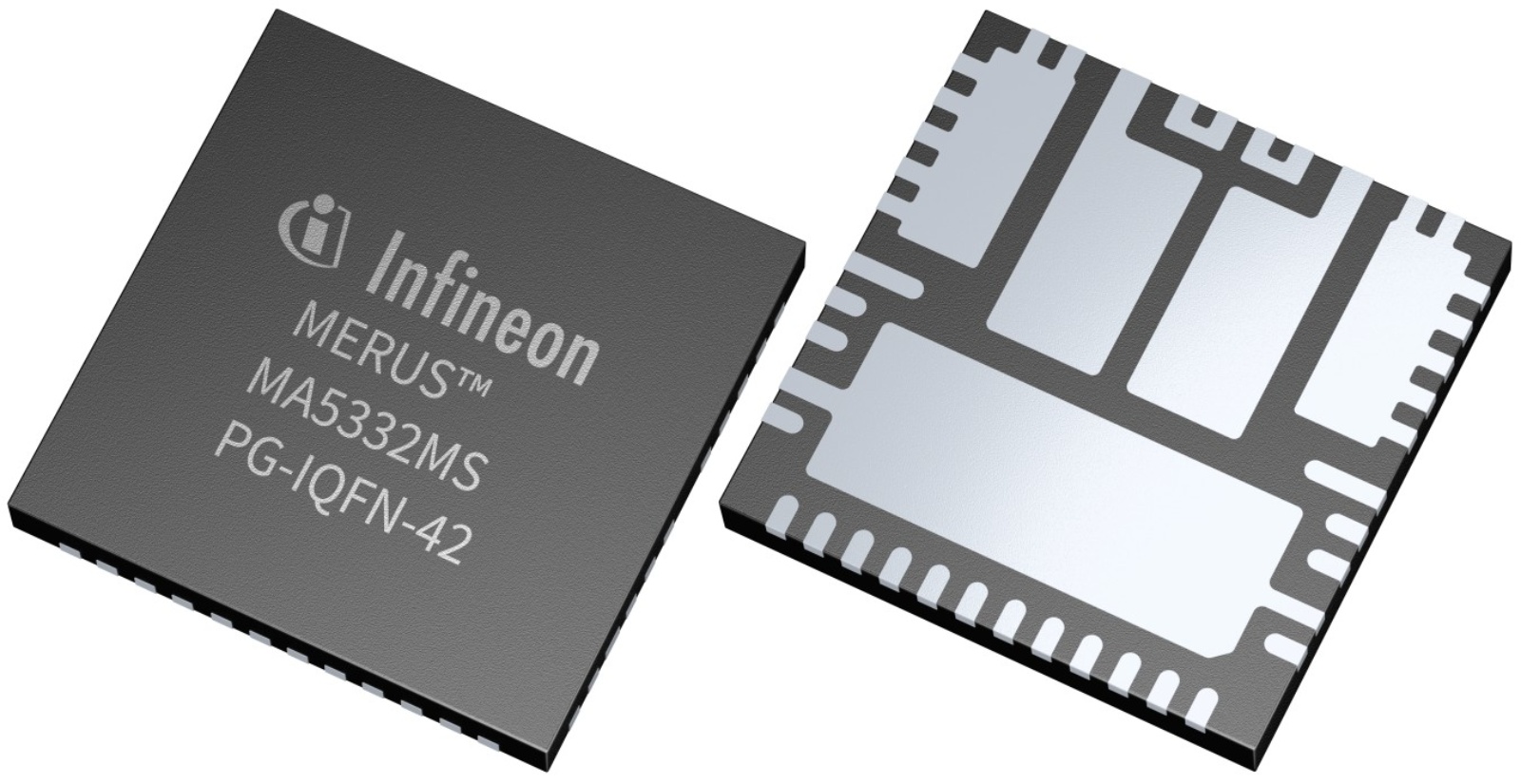

MA5332MS多芯片模塊提供與單片替代品相同甚至更高的輸出功率，無需散熱器，占用空間減少 50%。該 MCM(多芯片模塊)解決方案集成了雙通道 PWM 控制器、高壓柵極驅動器和 4 個低 RDS(開)MOSFET的。與其前身 IR43x2M 一樣，它包括標準的 D 類保護功能，可在各種環境條件下可靠運行。作為 IR43x2M 和其他單片解決方案的強大升級版，MA5332MS 的 7x7 mm PG-IQFN-42 封裝展示了小尺寸、高功率密度和無需散熱器即可運行的優勢。
功能概要
2通道模擬輸入D類音頻放大器，采用小型7x7mm封裝
極低的 RDS(開)@ 24.4 mΩ 典型值，無需散熱器即可在 2Ω 時以 100x4W 的功率運行
效率等級 D 為 95%，功率為 2x200W，4Ω
支持分體式或單電源供電
差分或單端輸入
多種配置選項：2xSE、BTL、PSE(并行單端)
具有自復位功能的過流、過熱和欠壓保護
啟動/停止咔嗒聲降噪
削波和故障報告輸出
好處
與相同功率水平的單片方法相比，可實現無散熱器解決方案
支持高功率 SE(單端)
基于低電壓 BTL 方法的減少總線電容器和輸出濾波器的設計
簡化 D 類設計，無需外部保護電路
潛在應用
多聲道家庭影院系統
演播室監聽
有源揚聲器
條形音箱低音炮
船用放大器
售后汽車音響系統
通用型音頻功率放大器
參數
| 參數 | MA5332MS |
|---|---|
| 音頻輸入類型 | 模擬 |
| 描述 | 集成 200W - 2 通道模擬輸入 D 類放大器 |
| 輸出功率 （（W per channel）） | 200 瓦 |
| 包 | QFN 42 引腳 |
| 揚聲器通道 | 2 |
| 電源電壓 | +/-25 或 50 （（V）） |
| 科技 | CMCM（三坐標系） |
