2x80W超低功耗、全集成音頻放大器IC，帶模擬輸入

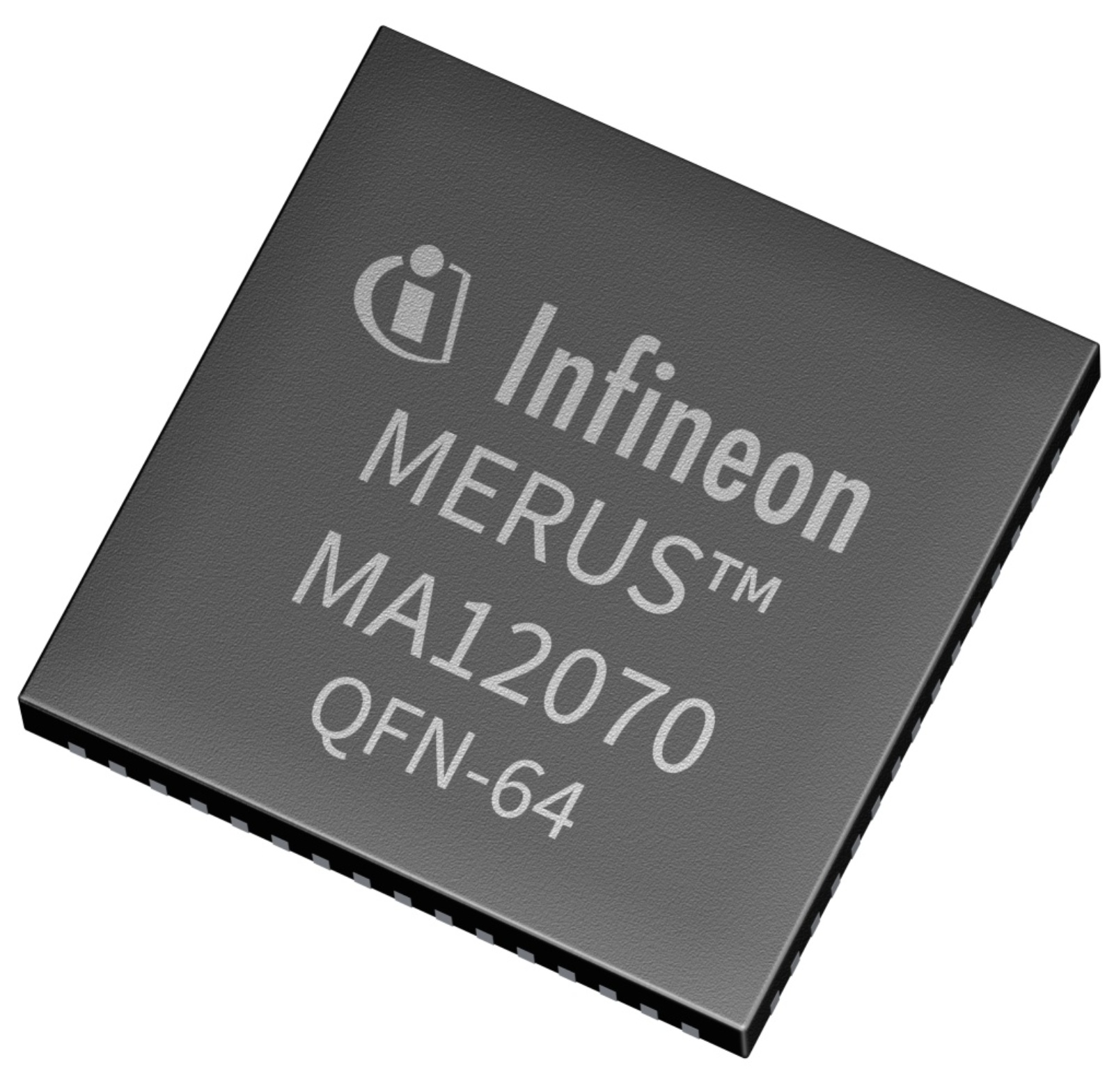

MA12070是一款基于多電平開關技術的高效、全集成、數字音頻功率放大器IC。它支持 4-26V 電源電壓范圍，可用于許多不同的音頻應用。
MA12070訂購信息：
| Part Number | Package | Moisture Sensitivity Level | Description |
| MA12070QFN | QFN-64 | Level 3 | Quad Flat No-leads package, EPAD-down (exposed thermal pad on bottom side) |
MA12040訂購信息：
| Part Number | Package | Moisture Sensitivity Level | Description |
| MA12040QFN | QFN-64 | Level 3 | Quad Flat No-leads package, EPAD-down (exposed thermal pad on bottom side） |
功能概要
具有 3 級和 5 級調制的多級開關技術
2×80W 峰值輸出功率(26V PVDD，RL = 4Ω，10% THD+N 電平)
電源電壓：+4V至+26V (PVDD)和+5V (A/DVDD)
適用于 2.0、2.1、4.0、1.0 輸出級配置
四階反饋誤差控制
<160mW 空閑功耗(26V PVDD，全通道切換)
80W 功率(2kHz 正弦波，1Ω)時效率為 >8%
全功率時效率>91%(1kHz正弦波，8Ω)
音頻性能 (PMP2)：>110dB SNR(A-w，相對 1% THD+N 功率電平)
45μV 輸出積分噪聲 (A-w)
0.004% THD+N(高輸出電平)
I2C 控制(四個可選地址)
內置保護：欠壓鎖定、過溫警告/錯誤、短路/過載保護、功率級引腳對引腳短路、通過串行接口 (I2C) 報告錯誤、直流保護
好處
無與倫比的電源效率 - 針對音樂播放進行了優化，具有極低的功率損耗和冷卻操作
超緊湊、完全集成的解決方案 – 小尺寸、高功率輸出
高清音頻質量和一流的音頻性能 - 高動態范圍、低失真、低噪聲
低干擾/EMI 輻射 - 符合 EMC 標準，無需使用大型濾波器組件
對電源紋波的高抑制
減少物料清單并節省相關系統成本
通過提高電源效率減小電池尺寸
消除復雜的動態軌道跟蹤
在許多應用中提供無濾光片放大并省去 LC 濾光片
采用EPAD封裝，無散熱器操作
靈活的解決方案 – 高度可配置，可在單個應用中實現定制性能
潛在應用
便攜式音頻 - 電池供電揚聲器、移動藍牙揚聲器、擴展塢揚聲器、音箱、可穿戴揚聲器
家庭音響 – 多房間系統、電視、條形音箱、家庭影院系統、獨立組件
語音控制音頻
專業音頻 - 有源監聽揚聲器、以太網供電 (PoE)、多聲道系統
