訂購指南：
| PART NUMEER | OUTPUT | NPUT | Efciency [w] | EN | Package [mm] | MSL | Quantityl Packing | |||
| Vour M | ur (max.) [A] | Vw (typ. M | Range M | ulod [A] | ||||||
| MYMGM 5R012ELA5RN | 1.8- 5.0 | 12 | 12 | 7.5- 15.0 | 5.2 | 95.7 | Yes (Positive) | 10.5x9.0x5.0 LGA | 3 | 400units/T&R |
| MYMGM 5R012ELA5RND | 1.8- 5.0 | 12 | 12 | 7.5- 15.0 | 5.2 | 95.7 | Yes (Positive) | 10.5x9.0x5.0 LGA | 3 | 100units/T&R |
規格
| Iout (A)Max | 12A |
|---|---|
| Vin(V) | 7.5V to 15V |
| Vin(V)typ | 12V |
| Vout (V) | 1.8V to 5V |
| Vout (V)typ | 5V |
| 線性調整率 (%) | -0.5％ to 0.5％ |
| 負載調整率 (%) | -0.5％ to 0.5％ |
| 輸出數 (#) | 1 |
| 效率(%) | 95.7％ |
| 開關頻率 (kHz) | 400kHz |

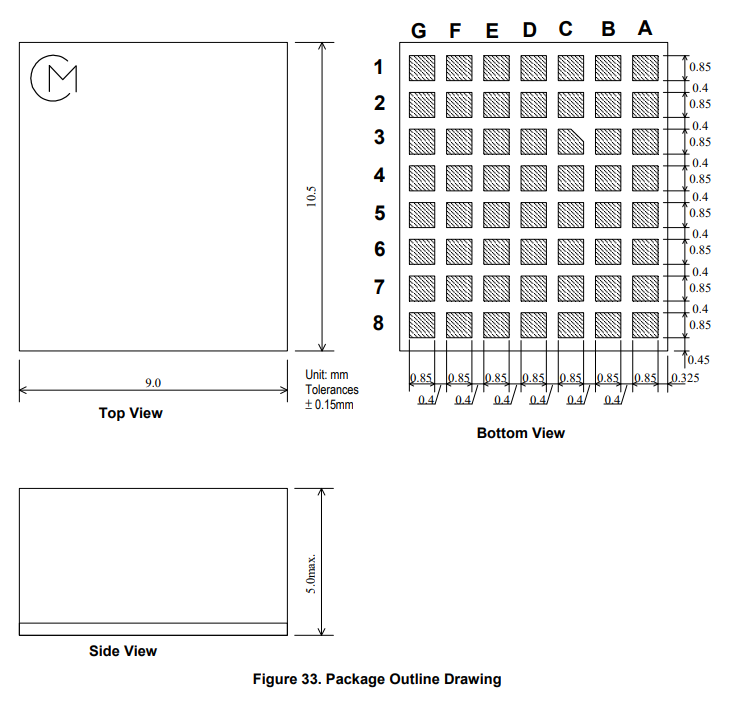

| 尺寸 (mm)W | 9.0mm |
| 尺寸 (mm)L | 10.5mm |
| 尺寸 (mm)T | 5.0mm |
| 工作溫度(degC) | -40℃ to 105℃ |
| Circuit topology | Buck(Step-down) |
| 封裝 | SMD |
| 類型 | Modules (integrated components) |
| 產品系列 | MYMGM |
| 產品系列特點 | MYMGM series which is POL(Point of Load) is single output MonoBK with PMBus |
| 品牌 | Murata |
典型的應用
■PCIe /服務器應用
■FPGA和DSP
■數據通信/電信系統
■分布式總線架構(DBA)
■可編程邏輯和混合電壓
輸入欠壓關機和啟動閾值
在正常啟動條件下，直到升壓輸入電壓超過并保持在啟動閾值電壓(見規格)，變流器才開始正常調節。一旦工作，轉換器將不會關閉，直到輸入電壓降至低于欠壓關斷限制。后續重啟將不會發生，直到輸入電壓再次上升到啟動閾值以上。這種內置的遲滯可以防止在單個輸入電壓下任何不穩定的EN操作。
然而，用戶應該意識到在欠壓關斷附近的輸入源，其電壓隨著輸入電流的消耗而衰減(例如電容器輸入)，轉換器關閉，然后隨著外部電容器充電而重新啟動。這種情況可能會出現波動。為了防止這種情況，確保工作輸入電壓在任何時候都遠高于UV關機電壓。
包裝信息
本部分提供包裝數據，包括水分敏感等級、包裝圖紙、包裝標志還有磁帶和卷軸信息。
