24A非隔離POL電源模塊MYMGM1R824ELA5RA

發布于:2023-11-24 09:35:32

品牌名稱:Murata村田

重要參數:

工作電流:24A

輸入電壓:7.5-15.0V

輸出電壓:0.7-1.8V

封裝尺寸:9.0*10.5*5.0mm

替代產品:MSN12VD30-FR

  • 產品詳情

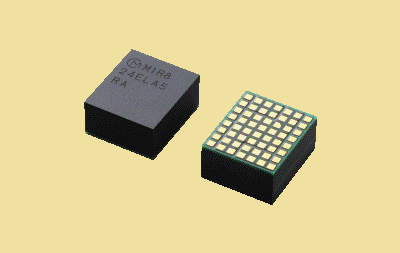

MYMGM1R824ELA5RA是微型MonoBK?,稱為“Mono Block”,用于嵌入式應用的非隔離負載點(PoL) DC-DC電源轉換器。小巧的外形尺寸只有10.5 x 9.0 x 5.0 mm。應用包括為FPGA/CPU、數據通信/電信系統、分布式總線架構(DBA)、可編程邏輯和混合電壓系統供電。

該轉換器的輸入電壓范圍為7.5至15Vdc,最大輸出電流為24A。基于固定頻率同步降壓轉換器開關拓?fù)?,該高功率轉換效率PoL模塊具有可編程輸出電壓0.7至1.8Vdc, on /OFF控制,power Good (PWGOOD)信號輸出和PMBusTM ALERT輸出。

Murata村田制作所現已針對體積小巧、高功率密度、高可靠性的POL(1) DC-DC轉換器“MonoBK?(Monoblock)”系列新增了PMBus(2)接口的并聯工作產品。本次新增的并聯工作產品(2接口并聯40Amax): MYMGM1R824ELA5RP現已實現了產品化。

  MYMGM系列具備符合行業標準的PMBus接口功能,通過該功能可對電源進行設置、控制及監控。并且,與正在批量生產的24A產品 : MYMGM1R824ELA5RA和16A產品 : MYMGM1R816ELA5RA采用相同的封裝,如果是FPGA(3)、ASIC等LSI電流消耗超過24A但不超過40A,則可選擇MYMGM1R824ELA5RP并聯使用,如果不超過24A,則可選擇單獨使用MYMGM1R824ELA5RA,如果不超過16A,則可以選擇單獨使用16A產品 : MYMGM1R816ELA5RA。這樣就可以使主板共通化,并最終通過基于電流消耗分別使用不同的電源模塊來實現最佳的電源設計和提高設計效率。

  (1)POL : Point of Load的縮寫。DC-DC轉換器作為專用電源電路配置在FPGA及ASIC等LSI附近。

  (2)PMBus : Power Management Bus的縮寫。電源轉換器的通信標準,如設置、控制和監控。

  (3)FPGA : FPGA(Field Programmable Gate Array)的縮寫。即在完成開發后仍可重構電路的LSI。

  主要特點:

  通過并聯配置可支持最大40A(2接口并聯)的負載

  可通過PMBus接口功能對電源進行設置、控制及監控

  可實現包含產品及外掛電容器元件在內的貼裝面積的小型化

  只需外掛少量電容器,即可實現高速負載相應,并滿足FPGA所需的電壓精度

規格

Iout (A)Max24A
Vin(V)7.5V to 15V
Vin(V)typ12V
Vout (V)0.7V to 1.8V
Vout (V)typ1V
線性調整率 (%)-0.5% to 0.5%
負載調整率 (%)-0.5% to 0.5%
輸出數 (#)1
效率(%)84%
開關頻率 (kHz)400kHz
尺寸 (mm)W9.0mm
尺寸 (mm)L10.5mm
尺寸 (mm)T5.0mm
工作溫度(degC)-40℃ to 105℃
Circuit topologyBuck(Step-down)
封裝SMD
類型Modules (integrated components)
產品系列MYMGM
產品系列特點MYMGM series which is POL(Point of Load)  is single output MonoBK with PMBus
品牌Murata
