CPLD復雜可編程邏輯器件CY7C344-25WMB

發布于:2023-11-08 10:48:24

品牌名稱:Infineon英飛凌

重要參數:

型號:MAX? 系列

I/O: 16pins

電源電壓:5V

封裝:CDIP-28pin

  • 產品詳情

CPLD MAX? 系列 600 門 32 宏電池 0.8um 技術 5V 28 引腳窗口 CDIP

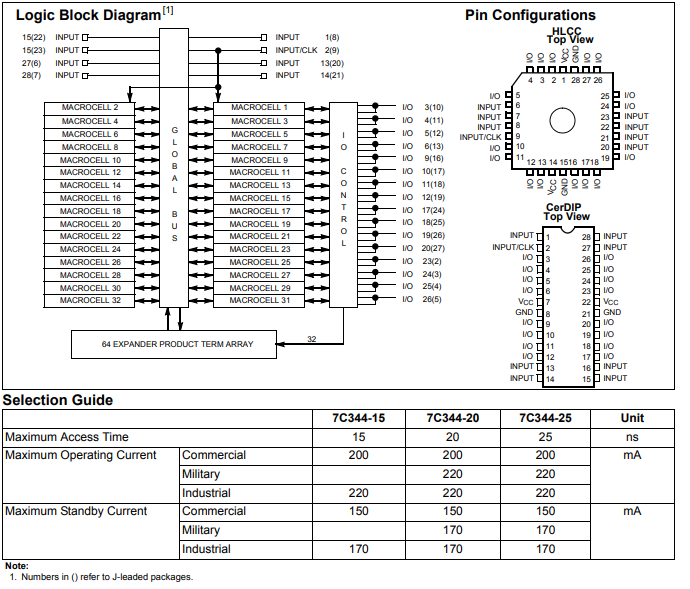

  CY7C344具有28引腳,300 mil DIP或加窗j引腳陶瓷芯片載體(HLCC),代表了該尺寸中密度最大的EPLD。8個專用輸入和16個雙向I/O引腳通信到一個邏輯陣列塊。在CY7C344 LAB中有32個宏細胞和64個膨脹產物項。當使用I/O宏單元格作為輸入時,使用兩個擴展器來創建輸入路徑。即使所有的I/O引腳都由宏單元寄存器驅動,仍然有16個“埋藏”寄存器可用。所有輸入、宏單元和I/O引腳在LAB內相互連接。

  CY7C344的速度和密度使其成為所有類型應用的自然選擇。僅使用這一個器件,設計人員就可以實現復雜的狀態機、注冊邏輯和組合“粘合”邏輯,而無需使用多個芯片。這種架構靈活性允許CY7C344取代多芯片TTL解決方案,無論它們是同步的、異步的、組合的還是三者兼而有之。


特性

?高性能,高密度替代TTL,

74HC,以及自定義邏輯

?32個宏細胞,64個擴增產物項在一個LAB中

?8個專用輸入,16個I/O引腳

?0.8微米雙金屬CMOS EPROM技術

?28引腳,300 mil DIP, cerDIP或28引腳HLCC, PLCC封裝


Product Technical Specifications

EU RoHSNot Compliant
ECCN (US)3A001.a.2.c
Part StatusObsolete
HTS8542.39.00.01
AutomotiveNo
PPAPNo
Family NameMAX?
Program Memory TypeEPROM
Number of Logic Blocks/Elements1
Number of Macro Cells32
Process Technology0.8um
Device System Gates600
Data GateNo
Maximum Number of User I/Os16
Number of Flip Flops32
In-System ProgrammabilityNo
Number of Inter Dielectric Layers2
ProgrammabilityYes
Reprogrammability SupportNo
Maximum Internal Frequency (MHz)62.5
Maximum Clock to Output Delay (ns)15
Maximum Propagation Delay Time (ns)25
Speed Grade25
Individual Output Enable ControlNo
Minimum Operating Supply Voltage (V)4.5
Maximum Operating Supply Voltage (V)5.5
Typical Operating Supply Voltage (V)5
Maximum Operating Current (mA)220
Minimum Operating Temperature (°C)-55
Maximum Operating Temperature (°C)125
Supplier Temperature GradeMilitary
TradenameMAX
MountingThrough Hole
Package Height3.56(Max)
Package Width7.87(Max)
Package Length37.72(Max)
PCB changed28
Standard Package NameDIP
Supplier PackageWindowed CDIP
Pin Count28
Lead ShapeThrough Hole
