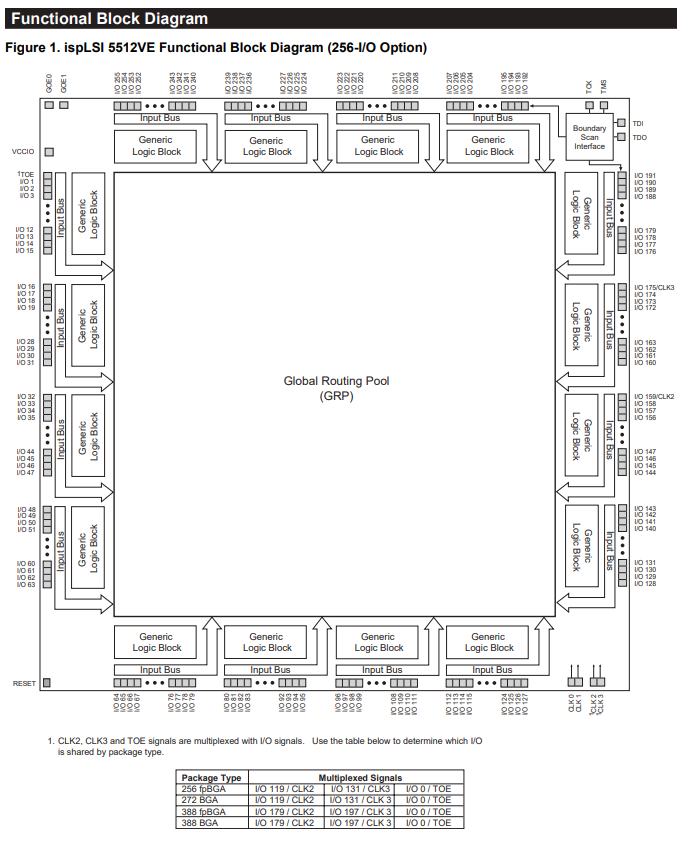

　　ispLSI 5000VE系列系統內可編程高密度邏輯器件是基于32個注冊macrocell的通用邏輯塊和一個連接glb的全局路由池(GRP)結構。

　　glb的輸出驅動glb之間的全局路由池(Global Routing Pool, GRP)。提供交換資源pro以允許全局路由池中的信號驅動設備中的任何或所有g(shù)lb。這種機制允許在整個設備上快速、高效地連接。

　　每個GLB包含32個宏單元格和一個完全填充的可編程與陣列，具有160個邏輯產品項和三個額外的控制產品項。GLB有68個來自全局路由池的輸入，每個產品項都有真值和補值兩種形式。

　　160個產品術語分為32組，每組5個，并發送到產品術語共享數組(PTSA)中，該數組允許為單個功能共享最多35個產品術語。另外，PTSA可以通過通過五個或更少產品條款的功能。三個額外的產品術語用于共享控件:reset、clock、clock enable和output enable。

特性：

?第二代超寬高密度系統內可編程邏輯器件

- 3.3V電源

—用戶可選3.3V/2.5V I/O

- 24000個PLD gate / 512個macrocell

—最多256個I/O引腳

- 512個寄存器

—高速全球互聯

- SuperWIDE通用邏輯塊(32 Macrocells)，實現最佳性能

-超寬輸入門控(68個輸入)，用于快速計數器，狀態機，地址解碼器等。

- PCB高效球柵陣列(BGA)封裝選項

-與標準5V TTL設備的接口

?高性能e2 cmos?技術

—fmax = 155mhz最大工作頻率

- tpd = 6.5 ns傳播延遲

- TTL/3.3V/2.5V兼容輸入閾值和輸出電平

-可電擦除和可重新編程

——非易失性

-可編程速度/電源邏輯路徑優化

?系統內可編程

-提高生產產量，縮短產品進入市場的時間，提高產品質量

-重新編程焊接設備，以加快調試

?100% ieee 1149.1邊界掃描可測試和3.3v系統可編程

?架構特點

-增強引腳鎖定架構，具有單個級全局路由池和超寬glb

-每個Macrocell最多支持35個產品術語

Macrocells支持并發組合和注冊函數

- Macrocell寄存器具有多個控制選項，包括設置，重置和時鐘啟用

-四個專用時鐘輸入引腳加上Macrocell產品術語時鐘

-可編程I/O支持可編程總線保持，上拉，開漏和轉換率選項

-四個全局產品周期輸出啟用，兩個全局OE引腳和每個Macrocell一個產品周期OE。
