- 產品詳情
功能描述:
CY7C372i是一款系統內可重編程復雜可編程邏輯器件(CPLD),是FLASH370i?高密度高速CPLD系列的一部分。與FLASH370i系列的所有成員一樣,CY7C372i旨在為高密度cpld帶來22V10的易用性和高性能,以及PCI本地總線規范支持。
與所有UltraLogic?FLASH370i器件一樣,CY7C372i具有電擦除和ISR功能,簡化了設計和制造流程,從而降低了成本。Cypress ISR功能是通過JTAG串行接口實現的。數據通過SDI和SDO引腳輸入和輸出。ISR接口通過編程電壓引腳(ISREN)使能。此外,由于FLASH370i器件具有優越的可路由性,ISR通常允許用戶在固定引腳分配的同時更改現有的邏輯設計。

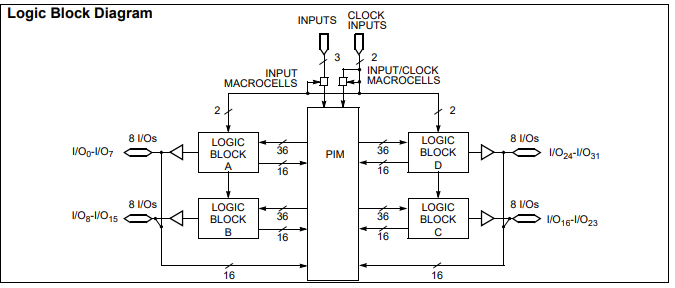

CY7C372i中的64個巨細胞被分成4個邏輯塊。每個邏輯塊包括16個宏單元、一個72 × 86的產品項數組和一個智能產品項分配器。
FLASH370i架構中的邏輯塊已連接具有非常快速和可預測的路由資源可編程互連矩陣(PIM)。PIM為互連帶來了靈活性、可路由性、速度和統一的延遲。
特性:
?64個宏單元在四個邏輯塊
?32個I/O引腳
?五個專用輸入,包括兩個時鐘引腳
?系統內可編程(ISR?)閃存技術- JTAG接口
?所有I/ o和專用輸入的總線保持能力
?沒有隱藏的延遲

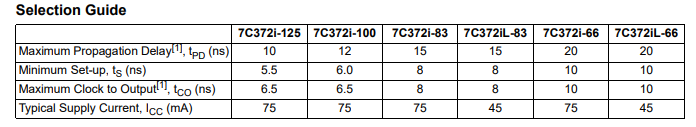

?高速
—fMAX = 125 MHz
- tPD = 10ns
- tS = 5.5 ns
- tCO = 6.5 ns
完全符合PCI標準
?3.3V或5.0V I/O操作
?可在44引腳PLCC, TQFP和CLCC封裝
?與CY7C371i引腳兼容
產品技術規格:
EU RoHS | Not Compliant |
ECCN (US) | 3A001.a.2.c |
Part Status | Obsolete |
HTS | 8542.39.00.01 |
Automotive | No |
PPAP | No |
Family Name | FLASH370i |
Program Memory Type | Flash |
Number of Logic Blocks/Elements | 4 |
Number of Global Clocks | 2 |
Number of Macro Cells | 64 |
Product Terms | 16 |
Device System Gates | 1600 |
Data Gate | No |
Maximum Number of User I/Os | 32 |
In-System Programmability | Yes |
Programmability | Yes |
Reprogrammability Support | Yes |
Maximum Clock to Output Delay (ns) | 10 |
Maximum Propagation Delay Time (ns) | 20 |
Speed Grade | 66 |
Individual Output Enable Control | No |
Minimum Operating Supply Voltage (V) | 4.5 |
Maximum Operating Supply Voltage (V) | 5.5 |
Typical Operating Supply Voltage (V) | 5 |
I/O Voltage (V) | 3.3|5 |
Maximum Operating Current (mA) | 200 |
Minimum Operating Temperature (°C) | -55 |
Maximum Operating Temperature (°C) | 125 |
Supplier Temperature Grade | Military |
Mounting | Surface Mount |
Package Height | 4.82(Max) - 0.76(Min) |
Package Width | 16.66 |
Package Length | 16.66 |
PCB changed | 44 |
Standard Package Name | LCC |
Supplier Package | CLCC |
Pin Count | 44 |
Lead Shape | No Lead |
