HXI HMSW系列K,Ka,Q,U,V,E,W波段精密手動波導開關

發布時間：2025-01-21 08:40:30     瀏覽：275

　　HMSW系列提供了一種高精度的手動波導開關解決方案，適用于需要在不同端口之間進行連接或隔離的測試和測量應用。這些開關覆蓋廣泛的頻率范圍，從18 GHz到110 GHz，能夠適應多種波導尺寸，從WR-42到WR-10。

HXI HMSW系列K,Ka,Q,U,V,E,W波段精密手動波導開關

Frequency bandKKaQUVEW
Frequency Range(GHz)18-26.526.5-4033-5040-6050-7560-9075-110
Waveguide SizeWR-42WR-28WR-22WR-19WR-15WR-12WR-10
Insertion Loss(dB,max)0.4 0.4 0.5 0.5 0.6 0.7 0.8
Isolation(dB,min)60
VSWR(typ)1.15:1
Dimension"A"
(inches/mm)		0.74/18.70.73/18.50.72/18.30.71/18.00.7/17.80.69/17.50.68/17.2

　　技術特點

　　頻率覆蓋廣泛：覆蓋K、Ka、Q、U、V、E、W等多個波段。

　　低插入損耗：在各個頻率帶中，插入損耗低至0.4 dB(最大值)。

　　高隔離度：最小隔離度達到60 dB。

　　優良的VSWR：典型電壓駐波比為1.15:1。

　　精確的機械索引：提供8個45度位置的精確索引。

　　3通道轉子設計：允許在任意兩個端口之間進行連接或隔離。

　　應用場景

　　測試和測量：適用于需要精確控制波導信號路徑的測試和測量設備。

　　雷達系統：在雷達系統中，用于信號的路由和隔離。

　　通信系統：在通信系統中，用于信號的切換和分配。

HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司，主要為國防、太空和航空市場提供廣泛的產品線，包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等，頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品，歡迎咨詢了解。

推薦資訊

  • Bird射頻剛性線功率計
    Bird射頻剛性線功率計 2021-07-28 16:50:28

    ?Bird射頻?剛性線路射頻功率計與合理的1-5/8"、3-1/8"、4-1/16"或6-1/8"剛性線路部分和插件相結合運用時產生完整性的工作功率檢測系統元素。

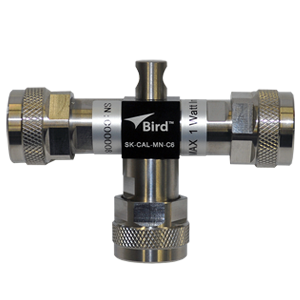

  • Bird射頻精密校準組合
