Nicomatic 222VL10M21L-0000-440045母端混合連接器90°PCB4.5mm
發布時間:2024-12-13 09:05:30 瀏覽:198

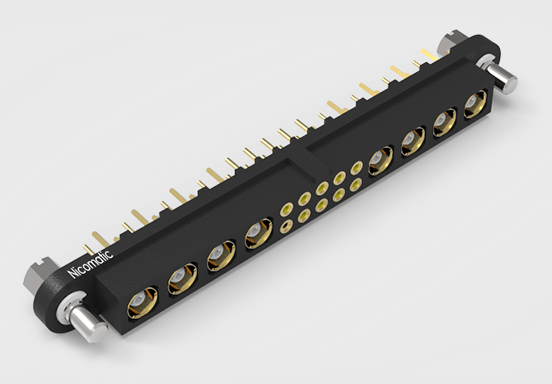

Nicomatic公司生產的222VL10M21L-0000-440045型號母端混合連接器,通過孔焊接在PCB上,以90°角度安裝。母端電源接觸點,設計為直角通孔類型,長度為4.5mm。具體規格信息如下:
連接器系列: 221系列。221系列具有2排連接器,提供4到60個信號接觸點,帶有鎖定或齒條固定裝置,支持同軸和電源接觸點的混合布局。
類別: 母端連接器。
連接器類型: 混合型,包含信號和電源或同軸接觸點。
端接方式: VL,通孔焊接在PCB上,90°,從外殼底部伸出4.5mm長度。
左端接觸點數量: 10個。
固定硬件: M21L,帶鎖的六角螺釘,直角安裝在PCB上(厚度:3.2mm)。
高功率高頻(HPHF)左接觸點: 0。
高功率高頻(HPHF)右接觸點: 0。
高功率高頻(HPHF)左接觸點類型: HP: 母端電源接觸點,直角通孔類型,4.5mm長。
這款連接器適用于需要混合信號和電源連接的應用,特別是在需要高功率高頻性能的場合。其設計允許在PCB上以90°角度安裝,便于空間布局和連接。
Nicomatic是一家全球領先的微型連接器、復雜電纜組件和子系統集成商,專注于為高科技領域的復雜電子系統提供定制化的互連解決方案。公司總部位于法國,產品廣泛應用于航空航天、醫療、工業自動化、汽車、能源和消費電子等多個行業,以其高可靠性、創新性和高性能的連接器產品而享有盛譽。深圳市立維創展科技有限公司優勢代理銷售Nicomatic連接器,更多型號及選型方案請咨詢客服。
