Glenair直插式插座連接器CB07D1L0,CB10K1NL0N0
發布時間:2024-11-01 10:20:27 瀏覽:189
Glenair直插式插座連接器為“內嵌連接器”,屬于CB系列“PogoPin”連接器,專為懸掛式電纜設計。其接觸件支持20 AWG電線,采用不可拆焊接杯觸點,電鍍硬金,具有耐腐蝕的特性。連接器外殼由不銹鋼制成,黑鉻拋光,正面使用硅膠面密封,開放面壓力額定為0.4 bar,耐用性達5000次循環。帶護罩的連接器更易于配對,并為連接后的接頭提供額外的保護。
型號參數:
7針直插式連接器
Body Style | No.of Contacts | Polarizing Position 1 (White) | Polarizing Position 2 (Yellow) | Polarizing Position 3 (Green) | Polarizing Position 4 (Pink) |
Fig.1 | 7 | CB07D1L0 | CB07D2L0 | CB07D3L0 | CB07D4L0 |
Fig.2 | 7 | CBO7DF1L0 | CBO7DF2L0 | CBO7DF3L0 | CBO7DF4L0 |
Fig.3 | 7 | CBO7KG1NL0N0 | CBO7KG2NL0N0 | CBO7KG3NL0N0 | CBO7KG4NL0N0 |
Fig.4 | 7 | CBO7K1NL0N0 | CBO7K2NL0N0 | CBO7K3NL0N0 | CBO7K4NL0N0 |
10針直插式連接器
Body Style | No. of Pins | Polarizing Position 1 (White) | Polarizing Position 2 (Blue) | Polarizing Position 3 (Violet) | Polarizing Position 4 (Chrome Yellow) | Polarizing Position 5 (Dark Red) |
Fig.A | 10 | CB10D1L0* | CB10D2L0 | CB10D3L0 | CB10D4L0 | CB10D5L0 |
Fig.2 | 10 | CB10DF1L0 | CB10DF2L0 | CB10DF3L0 | CB10DF4L0 | CB10DF5L0 |
Fig.3 | 10 | CB10KG1NL0N0 | CB10KG2NL0N0 | CB10KG3NL0N0 | CB10KG4NL0N0 | CB10KG5NL0N0 |
Fig.4 | 10 | CB10K1NL0N0 | CB10K2NL0N0 | CB10K3NL0N0 | CB10K4NL0N0 | CB10K5NL0N0 |
產品風格:
1. 無護罩內嵌連接器:設計帶有卷紋,適用于Glenair 809-060熱縮套管(需單獨訂購),最大重量16克。
2. 帶護罩內嵌連接器:采用不銹鋼護罩,為配對連接器提供額外支撐和保護。適用于Glenair 809-060熱縮套管(需單獨訂購),最大重量14克。
可選樣式:
樣式1:帶卷紋設計,適用于Glenair 809-060熱縮套管,重量上限16克。
樣式2:帶M14×1配件螺紋,可配適配器使用,最大重量16克。
樣式3:帶護罩,帶卷紋設計,適用于Glenair 809-060熱縮套管,重量上限14克。
樣式4:帶護罩,帶M14×1配件螺紋,可配適配器使用,最大重量14克。
這些設計提供了不同的應用選擇,適用于多種連接需求。
推薦資訊

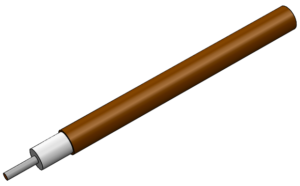

?EZ Form?半剛性電纜的特別之處在于它非常容易彎曲成制成品樣式,并且在彎曲后仍能維持其固定狀態。這種性能使其特別適合與自動彎曲機械設備以及手工制作成型一同使用。
