PDI L4系列石英晶體振蕩器
發布時間:2024-10-09 09:44:32 瀏覽:98
PDI L4系列的石英晶體振蕩器采用密封的石英晶體,提供電阻焊接的表面貼裝(SMD)和通孔(Through Hole)封裝,同時PDI提供了定制服務,客戶可以根據自己的需求選擇標準頻率或定制頻率,以及定制參數。
規格:
Parameter | Mode | |||
Fundamenta | 3rd 0vertona | Units | ||
Frequency Range*1 | 3.200000 to 50.000000 | 35.000000 to100.000000 | MHz | |
Frequency Tolerance | 回+25*℃ | Per Option | ppm | |
Temperature Range* | Operating | Per Option | ℃ | |
Storage | -55 to+125 | ℃ | ||
Frequency Stability | Over Operating Temperature | Per Option | ppm | |
Equivalent Series Resistance (Maximum) | 3.200000 to 3.579000 MHz | 250 | N/A | Q |
3.579000 to 4.000000 MHz | 150 | N/A | ||
4.000000 to 5.000000 MHz | 120 | N/A | ||
5.000000 to 6.000000 MHz | 100 | N/A | ||
6.000000 to 7.000000 MHz | 80 | N/A | ||
7.000000 to 10.000000 MHz | 60 | N/A | ||
10.000000 to 14.000000 MHz | 50 | N/A | ||
14.000000 to 20.000000 MHz | 40 | N/A | ||
2.20.000000 MHz | 30 | N/A | ||
24.000000 to 35.000000 MHz | N/A | 100 | ||
2.35.000000 MHz | N/A | 80 | ||
Drive Level(Typical) | 100 | uW | ||
Shunt Capacitance(Maximum | 5.0 | pF | ||
Load Capacitance (Typical) | Per Option | pF | ||
Aging(Maximum) | Per Year | ±5.0 | Ppm | |
Seal Method | Resistance Weld | |||
Insulation Resistance | 500MQ Minimum @100Vdc±15V | |||
*1-Not all Frequēncy/Stability/Temperature combinations are available. |
頻率范圍:基礎模式下3.2MHz至50MHz,第三泛音模式下35MHz至100MHz。
頻率容差和溫度范圍:均根據客戶選項定制。
頻率穩定性:在操作溫度范圍內,保證極高的穩定性。
等效串聯電阻:根據不同的頻率范圍,提供不同的最大值。
驅動級別和并聯電容:均為100和5.0pF,確保了設備的高效運行。
負載電容:根據客戶選項定制。
老化率:每年最大±5.0ppm,保證了長期穩定性。

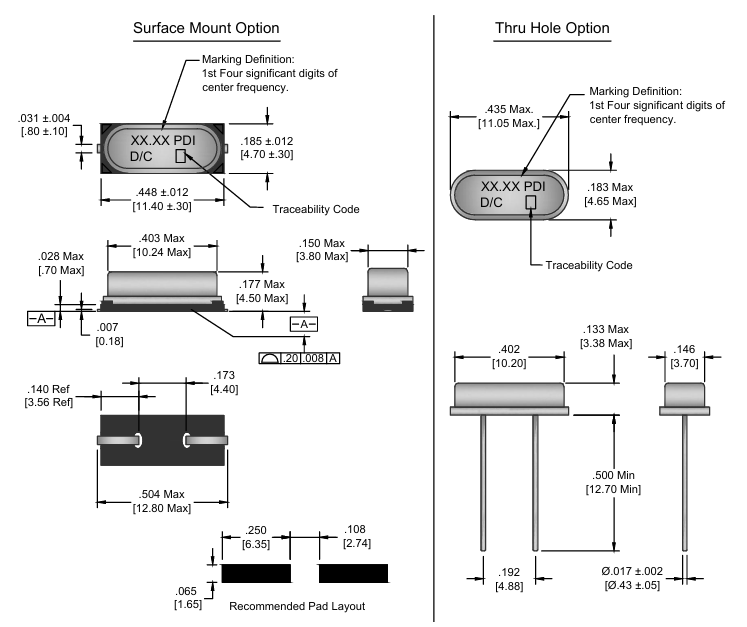

封裝及尺寸:尺寸為11.40 x 4.70 x 4.50毫米,提供了通孔和表面貼裝兩種封裝選項。
應用:
PDI L4系列石英晶體振蕩器廣泛應用于通信、醫療設備、工業控制、汽車電子和消費電子等領域。

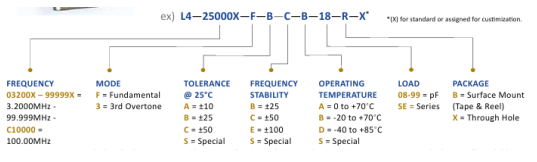

訂購指南:
更多Wi2Wi(PDI) 晶振晶體相關產品信息可咨詢立維創展。
