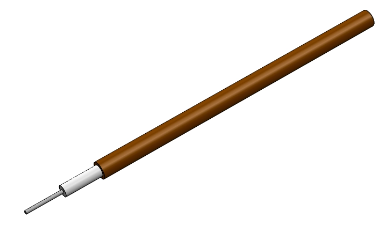

EZ-56半剛性同軸電纜EZ Form
發布時間:2024-08-20 10:18:19 瀏覽:656
EZ-56半剛性同軸電纜是由EZ Form制造的一款高性能電纜,專為需要高度屏蔽和精確阻抗控制的應用而設計。以下是該電纜的詳細介紹:
主要特點
外導體:采用銅包覆設計,確保100%的屏蔽效果,有效隔離外部干擾。
中心導體:使用SPCW(鍍銀銅焊線)材料,直徑為0.0113英寸,提供良好的導電性能。
介質:PTFE(聚四氟乙烯)材料,直徑為0.0370英寸,具有優異的絕緣性能和溫度穩定性。
外導體直徑:0.0560英寸,確保電纜的機械強度和電氣性能。
阻抗:標稱阻抗為50Ω,容差±2.5Ω,適合高精度應用。
材料
中心導體材料:SPCW
介質材料:PTFE
外導體材料:銅
機械特性
工作溫度范圍:從-55℃到+100℃,適應極端環境。
最小彎曲半徑:1.25英寸,便于安裝和布線。
重量:每100英尺為0.68磅,輕便易于處理。
電氣特性
屏蔽效能:大于165dB,提供卓越的電磁干擾防護。
傳播速度:69.50%,確保信號傳輸?shù)母咝省?/p>
耐壓能力:2000 VRMS @ 60Hz,安全可靠。
連續工作電壓:1000 VRMS (max),適用于高壓環境。
最大工作頻率:108 GHz,支持極高頻率的應用。
衰減(典型值,單位:dB / 100英尺)
- 在不同頻率下,衰減值從0.5 GHz的23.2 dB到90.0 GHz的409 dB不等,確保在寬頻率范圍內的信號完整性。
功率能力(典型值,單位:W @ 20°C)
- 在不同頻率下,功率能力從0.5 GHz的135 W到18.0 GHz的22 W不等,滿足不同應用的功率需求。
EZ-56半剛性同軸電纜可以通過標準工具輕松定制形狀,并且適用于各種標準連接器。為了保持其性能,建議在使用前將產品保持在原包裝中,并存放在恒溫干燥環境中以防止氧化。這款電纜非常適合需要高屏蔽效能、精確阻抗控制和高頻率操作的應用場景。
推薦資訊

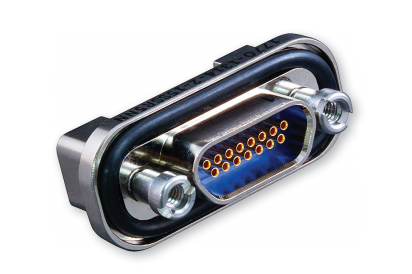

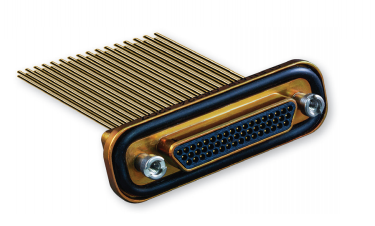

Micro-D連接器是Glenair?高可靠性連接器系列的一部分,備受全球各地航空航天單位的青睞,在通訊衛星、發射裝置、望遠鏡和其它探測器中進行高端和高要求的應用。
