MYMGK00510ERSR非隔離式DC-DC電源模塊Murata村田

發布時間：2024-08-01 09:23:03     瀏覽：87

　　MYMGK00510ERSR是一款由Murata(村田)制造的微型單極點非隔離式DC-DC電源模塊，專為嵌入式應用設計。該模塊采用MonoBK型非隔離式Point-of-Load (PoL) DC-DC電源轉換器設計，適用于FPGA、CPU、數據通信、電信以及分布式總線架構(DBA)等嵌入式應用。

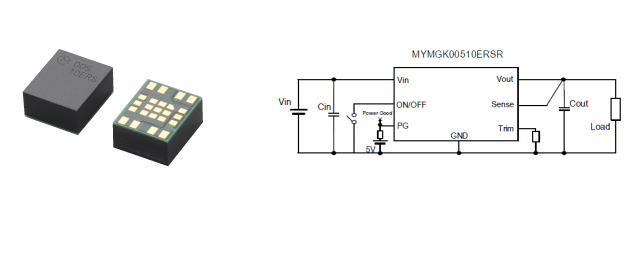

MYMGK00510ERSR非隔離式DC-DC電源模塊Murata村田

PART   NUMBER0UTPUTNPUTE?deno
   %		ONOFFPACKAGE
Vout
M		out
A]		Power
M		RN vp
(%ofVout		RepUaton (PVatp
M		Bang
M		in no load
mA]		in full load
  A]		mm]
Line[]Load [陶
MYMGK00510ERSR0.7-5.0
5.0Vtyp)		10 50 0.4 ±1.0±1.012 8-15  24   3.8 91 Yes
(Positve)		9.0x7.5x5.0
MYMGK00510ERSRD0.7-5.0
(5.0tp)		10 50 04 ±1.0±1.012 8-15  24   3.8 91 Yes
(Positve)		9.0x7.5x5.0

　　產品特性：

　　尺寸： 小型封裝，尺寸為9.0 x 7.5 x 5.0 mm。

　　輸出電壓范圍： 可設置，從0.7V到5.0V。

　　輸入電壓： 8.0V至15.0V。

　　最大輸出電流： 高達10A。

　　轉換效率： 高達96.4%。

　　拓撲結構： 基于固定頻率的同步整流開關轉換器拓撲結構，提供快速負載響應。

　　控制功能： 具有上電/斷電控制(正邏輯)和電源良好(PG)信號輸出。

　　保護功能： 包括欠壓鎖定(UVLO)、輸出短路保護和過流保護。

　　封裝與性能：

　　封裝： 超小型表面貼裝封裝。

　　熱性能： 出色的熱降額性能。

　　工作溫度： -40℃至85℃。

　　開關頻率： 300kHz。

　　效率： 92.6%。

　　線性調整率： -1% to 1%。

　　負載調整率： -1% to 1%。

注：Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。

相關推薦：

Murata村田非隔離電源模塊替代方案

用于PoE的隔離式DC-DC轉換器

更多Murata村田相關產品信息可咨詢立維創展。
