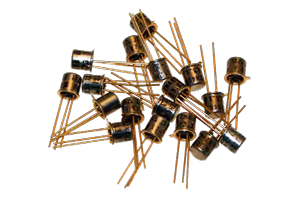

Solitron 2N4859/2N4860/2N4861 N溝道JFETS
發布時間:2024-07-26 09:11:40 瀏覽:124
Solitron 2N4859、2N4860和2N4861是N溝道結型場效應晶體管(JFET)。這些晶體管的主要特點和參數如下:
主要特點:
符合JAN/JANTX/JANTXV標準產品
根據MIL-PRF-19500/385認證
低導通電阻
快速開關特性
高隔離性能
提供S級篩選選項
耐輻射
VISHAY和SILICONIX的第二來源
參數概述:
零件編號 | 封裝類型 | 19500/規格 | 擊穿電壓 | 電流 | RDSON(導通電阻) |
2N4859 | TO-18 | 385 | 30V | 175mA | 25Ω |
2N4860 | TO-18 | 385 | 30V | 100mA | 40Ω |
2N4861 | TO-18 | 385 | 30V | 80mA | 60Ω |
絕對最大額定值:
門-源極電壓(V_GS): -30V
門電流(I_G): 50mA
引線溫度(RT_T ): 300°C (距離殼體1/16英寸,10秒)
工作結溫范圍(T_J): -65 至 200°C
存儲溫度(T_STG): -65 至 200°C
功耗(P_DERATING): 1800mW (在25°C時,每度降額10.3mW)
訂購指南:
JAN系列 | JANTX系列 | JANTXV系列 |
JAN2N4859 | JANTX2N4859 | JANTXV2N4859 |
JAN2N4860 | JANTX2N4860 | JANTXV2N4860 |
JAN2N4861 | JANTX2N4861 | JANTXV2N4861 |
更多Solitron Devices SiC MOSFET相關產品信息可咨詢立維創展。
