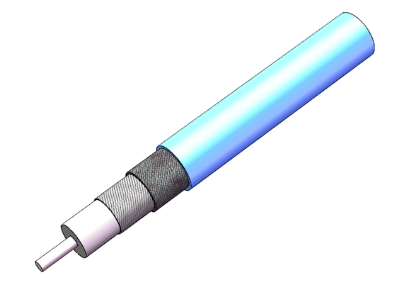

EZ-FLEX.402-CU同軸電纜EZ Form
發布時間:2024-07-05 09:40:45 瀏覽:98
EZ-FLEX.402-CU是一款高性能的同軸電纜,具有下列特性和規格:
結構與材料:
中心導體材料(Center Conductor Material): SPC(鍍銀銅)
介電體材料(Dielectric Material): PTFE
外導體材料(Outer Conductor Material): SPF上包裹SPC編織層
護套材料(Jacket Material): 藍色FEP
尺寸:
中心導體直徑(Center Conductor Diameter): 0.0360in
介電體直徑(Dielectric Diameter): 0.1170in
外導體直徑(Outer Conductor Diameter): 0.1410in
護套直徑(Jacket Diameter): 0.1600in
機械特性:
最小溫度(Minimum Temperature): -55°C
最高溫度(Maximum Temperature): +200°C
最小彎曲半徑(Inside Bend Radius): 0.500in
重量(Weight): 3.00磅/100FT
電氣特性:
標稱阻抗(Nominal Impedance): 50 Ω
標稱阻抗容差(Nominal Impedance Margin): ±1.0 Ω
傳播速度(Velocity of Propagation): 70.0%
屏蔽效果(Shielding Effectiveness): >100 dB
耐電壓(Voltage Withstanding): 5000 VRMS @ 60 Hz
持續工作電壓(Continuous Working Voltage): 2000 VRMS max
最大工作頻率(Maximum Operating Frequency): 34 GHz
衰減(0.5 GHz到26.5 GHz范圍內):
0.5 GHz: 7.6 dB/100FT
1.0 GHz: 11.1 dB/100FT
5.0 GHz: 28.1 dB/100FT
10.0 GHz: 43.4 dB/100FT
18.0 GHz: 63.6 dB/100FT
26.5 GHz: 82.8 dB/100FT
功率特性(0.5 GHz到26.5 GHz范圍內):
0.5 GHz: 600 W @ 20°C
1.0 GHz: 450 W @ 20°C
5.0 GHz: 180 W @ 20°C
10.0 GHz: 120 W @ 20°C
18.0 GHz: 73 W @ 20°C
26.5 GHz: 70 W @ 20°C
EZ-FLEX.402-CU同軸電纜專為半剛性電纜的標準連接器設計,具有低泄漏、低VSWR(電壓駐波比)、真正的靈活性、高耐久性和較輕的重量等特點。適用于需要高性能但靈活性的應用場合,如通信、雷達、測試和測量等領域。
