MAXM15465/15466/15467 μModule降壓DC-DC電源模塊
發布時間:2024-06-28 09:18:22 瀏覽:192
MAXM15465 μModule降壓電源模塊是一款高效、集成度高的DC-DC電源轉換解決方案。它屬于喜馬拉雅系列穩壓器IC和電源模塊,旨在提供更低的操作溫度和簡化的設計流程。該模塊集成了控制器、MOSFET、補償元件和電感,支持4.5V至42V的寬輸入電壓范圍,并能提供高達300mA的輸出電流。
MAXM15465和MAXM15466分別提供固定的3.3V和5V輸出,而MAXM15467則提供0.9V至6.3V的可調節輸出。這些模塊通過采用峰值電流模式控制方法,并提供3.75ms的固定軟啟動時間,有效降低了輸入浪涌電流。

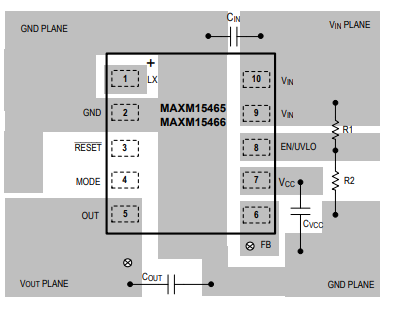

該模塊采用薄型、小尺寸的10引腳uSLIC封裝,尺寸為2.6mm x 3mm x 1.5mm,非常適合空間受限的應用。其特性包括易用性、寬輸入范圍、高精度反饋、高輸出電流、內部補償、全陶瓷電容設計、高效能、可選的工作模式、低關斷電流、靈活的設計、內部軟啟動、預偏置啟動、電源就緒輸出、可編程的EN/UVLO門限、可靠的工作性能、過流和過溫保護,以及廣泛的溫度操作范圍。
MAXM15465 μModule適用于多種應用場景,包括4-20mA電流環路供電傳感器、電池供電設備、通用負載點、HVAC與樓宇控制、工業傳感器和編碼器、替代LDO、USB Type-C供電負載等。此外,它還符合CISPR22 (EN55022) Class B傳導和輻射發射標準,以及跌落、沖擊和振動標準,確保了產品的堅固耐用和可靠性。
型號:
PART NUMBER | TEMP RANGE | PIN-PACKAGE |
MAXM15465AMB+ | -40℃ to+125℃ | 10-pin uSLIC |
MAXM15465AMB+T | -40℃ to+125℃ | 10-pin uSLIC |
MAXM15466AMB+ | -40℃ to+125℃ | 10-pin uSLIC |
MAXM15466AMB+T | -40℃ to+125℃ | 10-pin uSLIC |
MAXM15467AMB+ | -40℃ to+125℃ | 10-pin uSLIC |
MAXM15467AMB+T | -40C to+125℃ | 10-pin uSLIC |
