BFP420H6327XTSA1射頻晶體管Infineon英飛凌
發布時間:2024-06-21 09:17:19 瀏覽:126
BFP420H6327XTSA1是Infineon英飛凌生產的一款NPN硅射頻晶體管,專為高增益低噪聲放大器設計。該晶體管適用于頻率高達10 GHz的振蕩器應用,具有優異的性能參數,使其成為無線通信系統中射頻前端的關鍵組件。
特征描述:
高增益低噪聲放大器適用性: 該晶體管在1.8 GHz頻率下具有1.1 dB的低噪聲系數(NF)和21 dB的增益(Gms),非常適合需要高靈敏度和低噪聲的放大器設計。
頻率范圍: 適用于高達10 GHz的振蕩器應用,表明其在高頻環境下的穩定性和效率。
轉換頻率: 具有25 GHz的高轉換頻率(fT),這對于高頻信號處理至關重要。
可靠性: 采用高可靠性的鍍金層,確保長期穩定運行。
環保封裝: 無鉛封裝,符合RoHS指令,對環境友好。
認證: 根據AEC-Q101標準提供認證報告,表明其滿足汽車行業的嚴格可靠性要求。
潛在應用:
無線通信: 適用于各種無線通信系統,包括移動通信、衛星通信等。
射頻前端: 在有源混頻器、放大器和振蕩器中發揮作用,提供關鍵的信號處理功能。
性能參數:
Parametrics | BFP420 |
Gmax | 21 dB @1800 MHz |
lc max | 60 mA |
NFmin | 1.10 dB @1800 MHz |
OIP3 | 22 dBm |
OP1dB | 12 dBm |
Ptot | 210 mW |

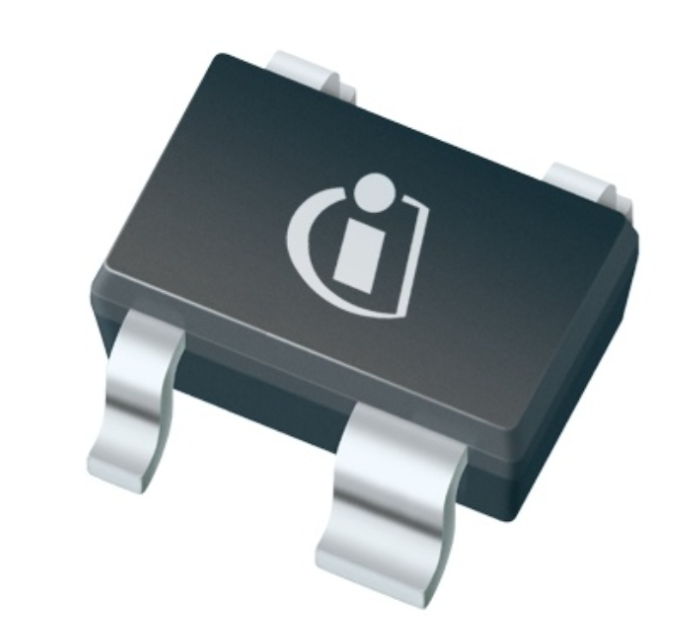

Package | SOT343 |
VcEo max | 4.5V |
fr | 25 GHz |
BFP420H6327XTSA1射頻晶體管是專為高性能無線通信和射頻應用設計的,其高增益、低噪聲和寬頻率范圍使其成為射頻工程師在設計先進通信系統時的理想選擇。
