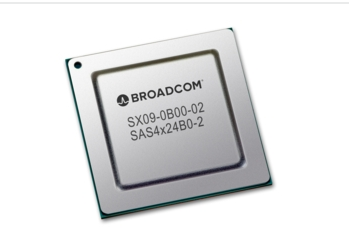

Broadcom SAS4x24擴展器IC
發布時間:2024-05-08 09:09:21 瀏覽:310
Broadcom SAS4x24 擴展器IC是一款高性能的SAS/SATA擴展器芯片,具有以下主要特點和應用:
1.SAS/SATA 支持:支持多種速率的SAS和SATA設備,包括6G、12G、24G SAS和6Gb/s SATA,提供高設備吞吐量;
2.DataBolt2 技術:通過DataBolt2技術,實現對低速硬盤帶寬的聚合,提升整體性能;
3.硬件安全啟動:在產品整個生命周期內維護指定的信任根,保證系統運行的安全性;
4.PHY和T-10 分區:支持跨255個區域的PHY和T-10分區,同時支持任意端口鏡像、擴頻時鐘和增強的多用途GPIO架構;
5.DataBolt2 帶寬優化器:支持40個端口,可將運行在6Gb/s或12Gb/s的終端設備雙向數據緩沖,并降低延遲提高性能,適用于混合控制器拓撲中;
6.高密度存儲框:通過24個任意到任意PHY邊緣擴展,實現更高的機箱容量,適用于高密度存儲場景;
7.SPL-4 Fairness:提升級聯拓撲中系統性能的一致性,保證數據傳輸?shù)墓叫?
8.應用領域:適用于SAS/SATA硬盤框、外部RAID子系統、JBOD架構、服務器背板、擴展板插件主要功能等多種場景。
Description | Part Number |
SAS4x48 | SX06-0B0O-02 |
SAS4x40 | SX07-0B0O-02 |
SAS4x32 | SX08-0B0O-02 |
SAS4x24 | SX09-0B00-02 |
SAS4x48,SAS4x40,SAS4x32,SAS4x24 | Expander Technical Specifications | |
Feature Description | ||
SEP | Arm Cortex R4600 MHz | |
Internal Memory | 4 MB SRAM | |
SAS Ports | 24,324,048 | |
Data Transfer Rates | 6G,12G,24G SAS,and 6Gb/s SATA | |
DataBolt2 Bandwidth Optimizer | Up to 40 ports(Avago IP) | |
SSC(Spread Spectrum Clocking) | Yes | |
Port Mirroring | Yes(Avago IP | |
Direct &Subtracting Routing Methods | Yes | |
Route Table Entries | 2048 | |
PHY-based Zoning,T-10 Zoning | Yes | |
T-10 Optical Support | Yes | |
A/D Converte | 4 (12-bit analog inputs) | |
Pulse Width Modulator | 2 | |
Ethernet Interface | 10/100/1000 | |
External Memory Interfaces | 8/16-bit parallel NOR Flash with five chip selects SRAM,NV SRAM Serial SPI with up to five chip selects | |
Security Features | TRNG/Hash and HMAC Generator/Secret Root Key/Hardware Secure Boot | |
?C Interfaces(max) | 8,SMB compliant | |
SGPIO Interface(max) | 4,SFF-8485 | |
UART Interface(max) | 2,16550 compatible | |
LED(max) | 36 | |
GPIO(max) | 36 | |
Package | FPB4NGS(27 mm x27 mm) |
深圳市立維創展科技有限公司,優勢渠道分銷Broadcom產品,價格和現貨資源優勢明顯,歡迎咨詢。
