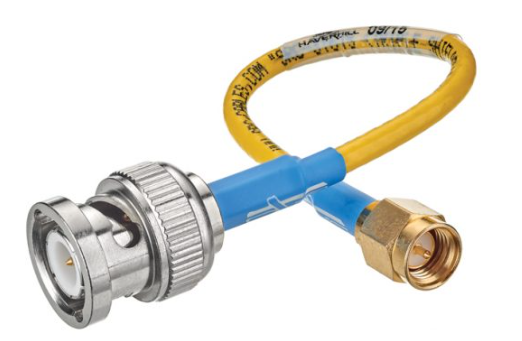

SRC316-TS柔性同軸電纜Winchester
發布時間:2024-04-29 09:50:21 瀏覽:237
SRC316-TS柔性同軸電纜Winchester是一款具有以下主要特點的產品:
1. 廣泛的連接器和電纜組合,適用于多種連接方式。
2. 具有較高的功率處理能力,可承受較大功率負荷。
3. 采用快速連接/斷開接口技術,方便快捷。
其技術規格包括:
1. 電纜外徑(英寸 - 標稱):取決于具體型號。
2. 電纜介電材料選項:可選用多種介電材料。
3. 電纜護套材質:可選用FEP、PVC、聚氨酯等材料。
4. 電纜工作溫度:-55°C – 200°C,適應較廣的工作溫度范圍。
5. 電纜最小彎曲半徑:靜態(英寸):0.18 英寸 – 1.5 英寸,具有靈活的使用特性。
6. 阻抗(歐姆 - 標稱):50歐姆。
7. 最大工作頻率 (GHz):12GHz – 40GHz,適用于較高頻率的應用。
8. 具有90 dB至110 dB的屏蔽性能,以及40 dB的降低20%的損耗和兩倍的靈活性。
9. 取代標準Mil-C-17 316, 174, 188的功能。
10. 采用經預處理的交聯介質,具有穩定的性能。
11. 適用于測試電纜和儀表,能夠滿足各種測量和儀表需求。
SRC 316 | SRC 316-TS(triple shield) | ||||
Electrical | Impedance Ohm | 50 | 50 | ||
Capacitance pF/ft @16Hz | 29 | 29 | |||
Velocity of Propagation | 71% | 71% | |||
Shielding dB | 90 | t0 | |||
Max Woltage VRMS | 1500 | 1500 | |||
Halogen | Passes IEC 754 | Passes IEC 754 | |||
Mechanical | Center Conductor | Silver Plated Copper | Silver Plated Copper | ||
Dimension-inches (mm) | .020 | (.51) | 020 | (51) | |
Dielectric | Cellular X-Linked High Density Polyolefin | Cellular X-Linked High Density Polyolefin | |||
Shield 1 | Al Mylar Tape | 003(.076 | Al Mylar Tape | 003(.076) | |
Shield 2 | 5C | 97%coverage | 5C | 97%coverage | |
Shield 3 | 5C | 97%coverage | |||
Jacket | PVC (White) | 099 Outer Diameter | WC (Yellow) | 120 Outer Diameter | |
Bend Radius-inches | 25 | .3 | |||
Environmental | Temperature Range 2C | -40 +105 | -40 +105 | ||
Flame Rating | UL 1581 | UL1581 | |||
Attenuation | Frequency | Insertion Loss (Dbhoo ft) | |||
400 MHz | 14.8 | 14.6 | |||
900 MHz | 22 | 21.8 | |||
2 GHz | 34.8 | 34.6 | |||
6 GHz | 64.8 | 64.5 | |||
12 GHz | na | 97.7 | |||
18 GHz | na | 125.8 | |||
Average Power | Frequency | Average Power (Watts) @20°C @Sea Level | |||
400 MHz | 60 | 60 | |||
900 MHz | 50 | 50 | |||
2 GHz | 20 | 20 | |||
6 GHz | 10 | 10 | |||
12 GHz | na | 10 | |||
18 GHz | na | 10 |
Winchester Interconnect 提供標準射頻連接器,如 SMA、SMP、TNC 和 Triax 連接器,以及定制連接器和組件配置。深圳市立維創展科技有限公司,授權代理Winchester產品,歡迎咨詢。
