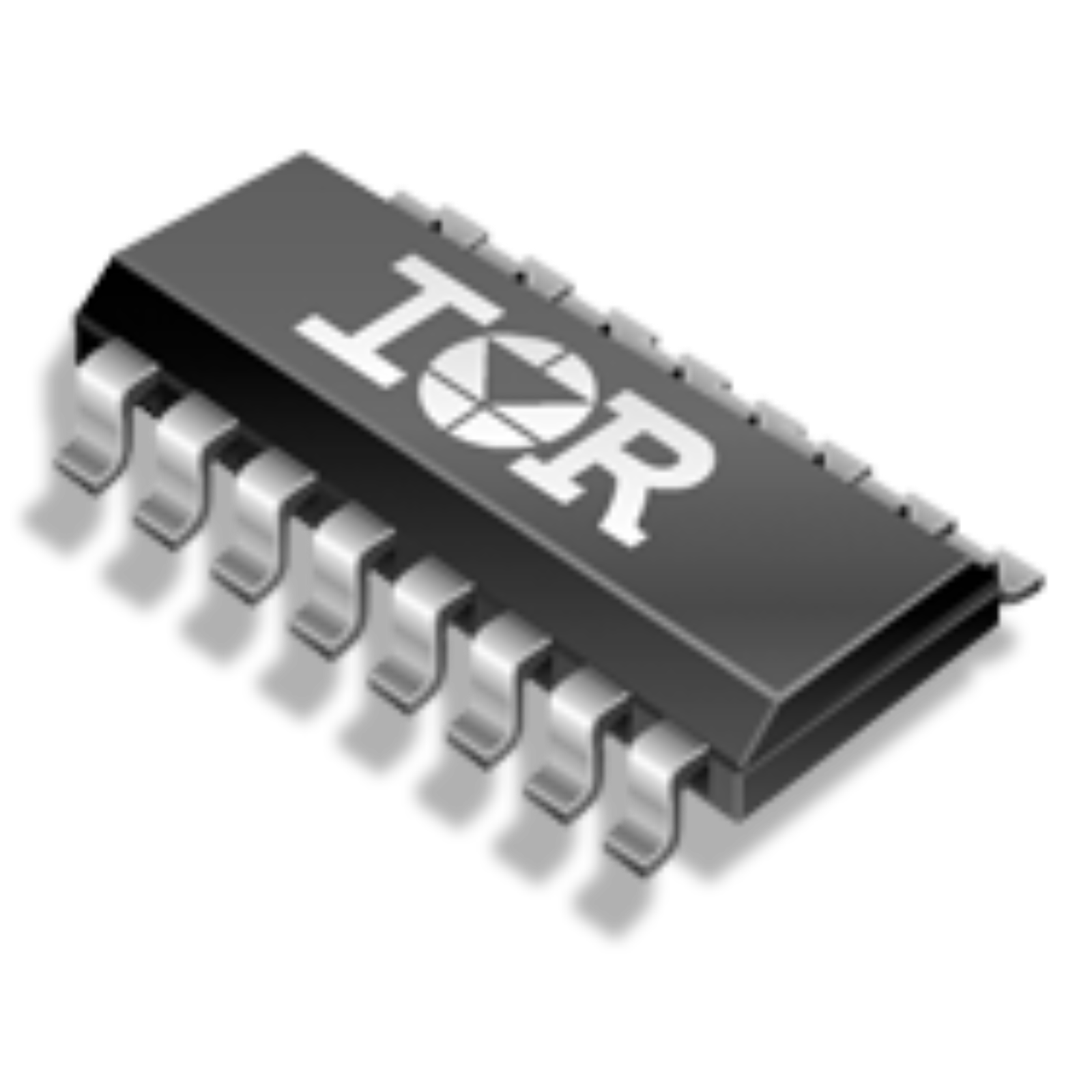

Infineon英飛凌IRS20957SPBF音頻放大器IC
發布時間:2024-04-02 09:54:03 瀏覽:237
Infineon英飛凌IRS20957SPBF是一款高壓高速MOSFET驅動器IC,專為D類音頻放大器應用而設計。它采用16引腳SOIC窄封裝,具有一系列主要優勢:
· 浮動PWM輸入利于半橋結構的輕松實現;
· 可編程雙向過電流保護,帶自復位功能;
· 可編程的預設死區時間,提高THD性能;
· 高抗噪性;
· 額定高達+ - 100V,并提供高達500W的輸出功率;
· 支持3.3V/5V邏輯兼容輸入;
· 工作頻率可達800kHz。
該產品內置保護控制塊,提供安全的防護序列,防止過流條件,并具有可編程復位定時器。此外,內部死區產生塊實現了精確的柵極開關和最佳死區設置,以獲得更低的THD和更低的音頻噪聲。
典型應用包括家庭影院系統、迷你立體聲系統、供電揚聲器系統以及通用音頻功率放大器。
規格參數:
Parametrics | IRS20957SPBF |
---|---|
Audio Input Type | PWM |
Description | Driver for 500W applications - 1 channel PWM input Class-D audio amplifier |
Output Current (Sink) | 1200 mA |
Output Current (Source) | 1000 mA |
Package | SOIC 16 pins |
Speaker Channels | 1 |
Supply Voltage ((V)) | +/-100 |
Technology | HVIC |
VCC min max | 10 V 15 V |
