HI-1579/HI-1581單芯片雙3.3V收發器
發布時間:2024-02-01 08:48:29 瀏覽:585
Holt HI-1579和HI-1581是兩種低功耗CMOS雙收發器,設計目標是滿足MIL-STD-1553和MIL-STD-1760規范的要求。HI-1579 / HI-1581采用成熟的設計技術和先進的模擬CMOS技術,僅在100%占空比下傳輸時功耗為500mW,并能夠?yàn)榭偩€(xiàn)提供所需的功率。
通過將RXENA或RXENB設置為低電平,還可以將每組接收器輸出獨立地強制到總線空閑狀態(在HI-1579上為邏輯“0”或在HI-1581上為邏輯“1”)。

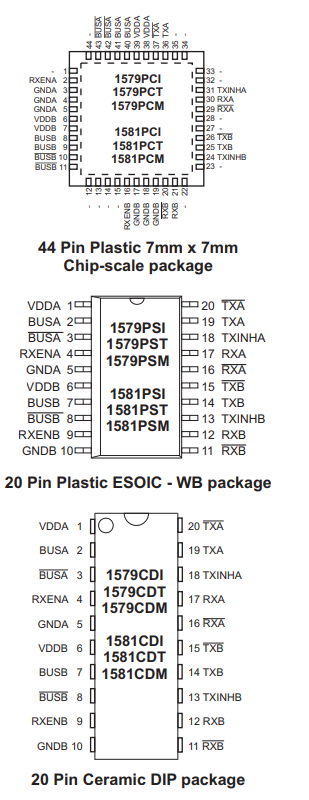

該器件采用小尺寸、7mm x 7mm、44引腳塑料QFN封裝和20引腳SOIC封裝。兩者都配備了底部集成的金屬散熱器,以保證在最苛刻的環境中能夠充分散熱。這兩種封裝都為HI-1579提供了最小的電路板尺寸,適用于包括PCMCIA應用在內的各種場景。
HI-1579 / HI-1581采用與Holt的5V器件相同的行業標準1:2.5匝數比變壓器。樣品提供小型熱增強型塑料QFN和SOIC封裝以及傳統的20引腳陶瓷DIP封裝。
特征:
符合 MIL-STD-1553A 和 B、MIL-STD-1760 和 ARINC 708A
3.3V單電源供電
CMOS技術,低待機功耗
采用 20 引腳塑料 ESOIC(熱增強型)封裝的最小尺寸
最大功耗小于 0.5W
提供 DIP 和小外形 ESOIC 封裝選項
提供工業和擴展溫度范圍
行業標準引腳配置
應用:
MIL-STD-1553 接口
智能彈藥
門店管理
傳感器接口
儀表
測試設備
相關推薦:
HOLT HI-25850 MIL-STD-1553/1760 3.3V雙收發器
更多HOLT相關產品型號等信息可咨詢立維創展。
