INRCORE單通道電動汽車BMS變壓器RA1055NL
發布時間:2024-01-04 15:10:06 瀏覽:401

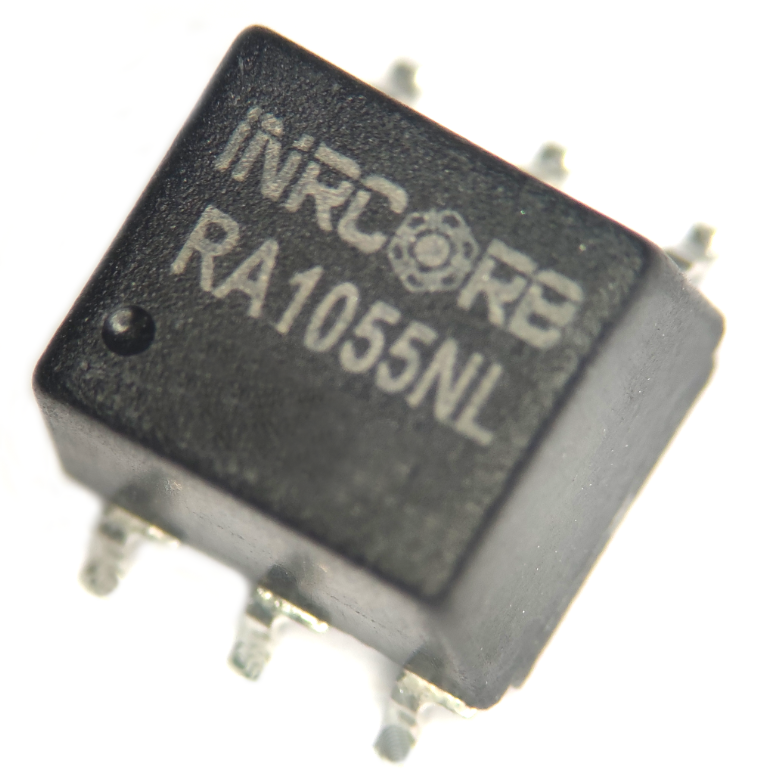

RA1055NL是INRCOREB公司推出的一款單通道電池管理系統(BMS)變壓器。它適用于電動汽車(EV)、數據中心、太陽能存儲和智能電網行業。
RA1055NL是該系列的第一款產品,已通過AEC-Q200認證,適用于電動汽車市場。此款BMS的數據速率達1Mbps,隔離度高達4300VDC,具備雙連接和關鍵過程的完全自動化功能,能顯著提升可靠性。
iNRCORE的單通道BMS變壓器采用點焊和添加后焊接工藝,成功解決了導線端接開路故障的關鍵問題,滿足了客戶的需求。在線圈纏繞完成后,電線被點焊到端子上,使漆包線熔化成引線,然后進行后焊接工藝以防止氧化。通過這些工藝步驟的共同作用,確保了可靠的連接,提高了產品的可靠性,有效避免了開路故障的發生。
這種全新款BMS變壓器具備安全隔離和EMI噪聲抑制功能。它支持串行菊花鏈、isoSPI、SPI以及其他應用。該變壓器的工作溫度范圍為-40°C至+125°C以上,并可根據需求定制為雙通道或更高隔離度的版本。為了保證質量,iNRCORE最初在其AS9100D認證的工廠中采用全自動化操作來進行線圈繞組、點焊、焊接、測試和包裝過程,直到明年達到IATF16949認證標準。
數據:
尺寸 | 7.87 × 7 × 5.72 毫米 |
---|---|
安裝 | SMT貼片 |
匝數比 | 1CT:1CT |
電感最小值 (μH) | 150 |
最大電感 (μH) | 370 |
插入損耗 MAX (dB) | 0.3 |
回波損耗 (dB) | 20 |
DWV (直流電壓) | 4300 |
工作溫度 | -40°C 至 +125°C |
完成 | SN100系列 |
濕度敏感度等級 | 1 |
符合 RoHS 規范 | 是的 |
包裝 | 散裝 |
年級 | 汽車 |
PoE 額定值 | 不適用 |
特征 | 符合AEC-Q200標準 |
應用 | 汽車 |
