BNC 855B-54多通道射頻/微波信號發生器
發布時間:2023-12-11 10:22:45 瀏覽:509
855B-54 型是一系列相位相干、多通道、超快速開關和超低相位噪聲信號發生器,頻率范圍高達 20、40 和 54 GHz。它非常適合各種應用,這些應用需要良好的信號質量、準確和寬的輸出功率范圍,以及所有通道之間非常穩定的相位相干性。出色的相位噪聲與良好的雜散、諧波抑制和可選的 15 μs 前沿開關速度相結合。
高穩定性 OCXO 基準電壓源提供出色的頻率精度和穩定性。該發生器接受各種外部基準電壓源,包括常用的 10 MHz 和 100 MHz 外源電壓源,用于實現更高相位同步,以及 1-250 MHz 范圍內的靈活基準電壓源選擇,適用于具有客戶或系統特定參考頻率的應用。此外,855B-54 型還具有一對 BNC 專用高頻 CLK 端口(3 GHz,一個輸入和一個輸出),可在多個 855B-54 型儀器的輸出之間實現出色的相位同步。
855B-54 型采用 19 英寸 2U(1 至 4 個通道)機架式模塊形式。它可以通過基于 PC 的 GUI 軟件直觀地控制。此外,該儀器還提供各種通信接口,如USB、LAN或GPIB。每個接口都允許使用 SCPI 1999 命令集輕松快速地進行通信??梢詮娜魏沃鳈C(jī)系統快速實現對儀器的遠程控制??蛻籼峁┑膽?yīng)用程序編程接口(API)或Matlab,Labview,C++和其他商用工具的編程示例使控制實現非常簡單。
應用:
ATE
變頻器LO
特征:
相位相干
快速開關時間低至 5 μs
FM、啁啾、脈沖
內部 OCXO,外部變量參考
單直流電源
規格:
通道數 | 最少: 1 最多: 4 |
頻率范圍 | 最小: 10 MHz / 9 kHz 最大:54 GHz |
分辨率 | 典型值:<0.001 Hz |
相位調整范圍 | 最小:0 度 最大:360度 |
相位分辨率 | 0.1度 |
開關速度(掃描模式) CW模式 掃描/列表模式 | 1.5 毫秒 500微秒 5微秒 |
開關速度 CW模式 掃描/列表模式 | 1.5 毫秒 500微秒 5 微秒 / 15 微秒 |
熱漂移 | 0.015 dB/°攝氏度 |
連接:
射頻輸出:1.85/2.4 mm 母頭
外部脈沖調制輸入:BNC 母頭
高穩定性基準輸入(CLK IN,3 GHz):SMA 母頭
高穩定性基準輸出(CLK OUT,3 GHz):SMA母頭
多用途輸出(FUNC OUT):BNC母頭
觸發輸入 (TRIG IN):BNC 母頭
參考輸出 (REF OUT):BNC 母頭
基準輸入 (REF IN):BNC 母頭
GPIB:IEEE-4888.2,1987,帶聽和說(可選)
USB 2.0 設備
LAN連接:RJ-45
保險絲 (3.15 A)
100-240V交流電源插頭
電源開關
更多Berkeley Nucleonics Corporation (BNC) 品牌產品可咨詢立維創展。
推薦資訊
通信元件公司(CCI?)的PiMPro塔系列是第一款真正便攜式無源互調(PIM)分析儀家族。它具備真實世界級的40W×2輸出功率,并可在電池供電下運行超過三個小時。塔系列展示了CCI在濾波器和放大器方面的世界級內部工程設計專業知識的完美協同作用。每個重量輕、緊湊的單位都配備了一個堅固的背包箱,方便用戶將其綁在背上,以便在登山者身上進行塔頂性能測試時保護設備。該設備可以安全地固定在大多數塔結構上,借助集成的工業級夾。塔系列采用高品質、明亮的8英寸電容屏幕,并提供方便友好的用戶界面。

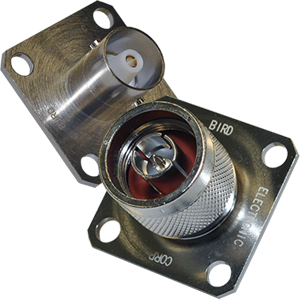

Bird射頻?500瓦常規冷卻射頻功率衰減器是種有價值且安全可靠的配件,可用來減少功率水平、隔離被測部件、實行諧波信號分析及其作為比較標準。
