TPSM82816降壓模塊(集成電感器)TI 德州儀器
發布時間:2023-08-14 16:48:00 瀏覽:410

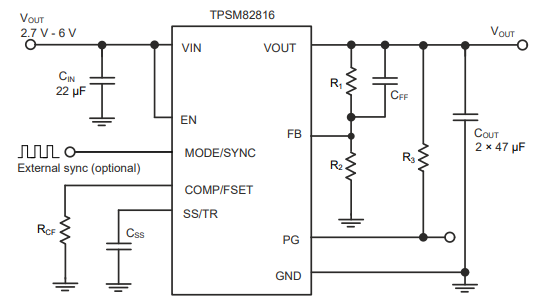

TI德州儀器TPSM82816是具備集成化電感器、管腳對管腳兼容的3A、4A和6A高效率、有利于選用的同步DC/DC降壓電源模塊產品中的一款。TPSM82816根據穩固頻率最大電流模式控制拓撲,適用于具備高功率密度和便捷性需求的電信、測試和檢測及其醫療服務應用領域。TPSM82816低阻開關能夠在高溫環境下兼容高至6A的長期輸出電流。用戶可以通過外部形式1.8MHz至4MHz范圍內調節工作頻率,也可以在工作頻段內將其同步至外部時鐘。在節電模式下,TPSM82816能在輕負載時自動開啟PFM,從而能夠在整體負載范圍之內維持高效率。TPSM82816能夠在PWM模式中提供1%的輸出電壓精度,有助于實現具有較高輸出電壓精度的電源電路。SS/TR管腳可以設置響應時間或追蹤向外部源所提供的輸出電壓。此性能能夠?qū)崿F(xiàn)不同電源軌的外部定序并控制啟用時期的浪涌電流。
特征
?可調合可同步工作頻率為1.8MHz至4MHz
?展頻時鐘(可供選擇)
?可供選擇強制性PWM或PFM/PWM使用
?輸出電壓精度為±1%(PWM使用)
?輸入電壓范圍:2.7V至6V
?輸出電壓范圍:0.6V至5.5V
?可調式軟啟動或追蹤
?具備界面比較器的電源正常輸出
?高精密使能輸入能夠?qū)崿F(xiàn)
–用戶定義欠壓鎖定
–精確排列
?100%pwm占空比
?輸出放電
?26μA靜態電流(典型值)
?與TPSM82813(3A)和TPSM82810(4A)管腳對管腳兼容
?出色的熱性能
?–40°C至125°C溫度范圍
應用
?光學模塊、數據中心互連
?信號檢測、源轉化、儀器儀表
?病患監測和診斷
?無線網絡基礎設施
?穩固型通訊:傳感器、成像和雷達探測
TI 德州儀器為美國知名集成電路設計與制造商,TI 德州儀器產品廣泛應用于商用、軍工以及航空航天領域。
幾十年來,德州儀器一直熱衷于通過半導體技術降低電子產品的成本,讓世界變得更美好。TI 是第一個完成從真空管到晶體管再到集成電路(IC)的轉變,在過去的幾十年里,TI 促進了IC技術的發展,提高了大規模、可靠地生產IC的能力。每一代創新都是在上一代創新的基礎上,使技術更小、更高效、更可靠、更實惠——從而實現半導體在電子產品領域的廣泛應用。
深圳市立維創展科技有限公司,專注于TI 德州儀器品牌高端可出口產品系列新品產品,并備有現貨庫存,可當天發貨。
