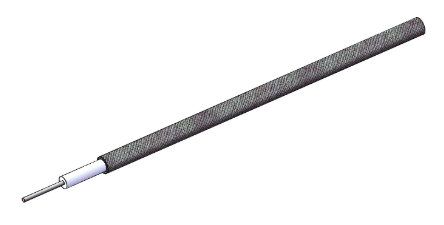

EZ-FLEX.47-CU非磁性同軸電纜EZ Form

發布時間：2023-08-01 16:40:21     瀏覽：627

EZ Form的EZ-FLEX.47-CU電纜的銅錫復合外導線提供實心護線套半剛性相似的100%覆蓋面積，但能夠輕松人工塑造成客戶需要的尺寸。因?yàn)槠湟?guī)格尺寸相類似，EZ-FLEX.47-CU電纜與標準半剛性電纜連接器同時使用，提供相似的電氣特性，而不需要復雜的設計制造。

EZ-FLEX.47-CU可定型銅錫復合外導線，SPC中心導線，PTFE電解介質，無磁體。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：http://123stock.com.cn/brand/78.html


Specifications

DIMENSIONS

Center Conductor Diameter

0.0113 in

Dielectric Diameter

0.0340 in

Outer Conductor Diameter

0.0470 in

MATERIALS

Center Conductor Material

SPC

Dielectric Material

PTFE

Outer Conductor Material

Copper-Tin Composite

RoHS Compliant

Yes

MECHANICAL CHARACTERISTICS

Minimum Temperature

?55 °C

Maximum Temperature

+200 °C

Inside Bend Radius (Minimum)

0.125 in

Weight

0.47 lbs

per 100 ft

ELECTRICAL CHARACTERISTICS

Nominal Impedance

50.0 ?

Nominal Impedance Margin

±2.0 ?

Velocity of Propagation

70.00%

Shielding Effectiveness

>90 db

Voltage Withstanding

2000 VRMS @ 60 Hz

Continuous Working Voltage

800 VRMS max

Maximum Operating Frequency

116 GHz

Attenuation

FREQUENCY

DB / 100 FT TYPICAL

0.5 GHz

28 db

1.0 GHz

39 db

5.0 GHz

90 db

10.0 GHz

130 db

18.0 GHz

180 db

26.5 GHz

225 db

40.0 GHz

286 db

50.0 GHz

328 db

65.0 GHz

385 db

90.0 GHz

470 db

Power

FREQUENCY

WATTS CW @ 20 °C (MAX)

0.5 GHz

45 W

1.0 GHz

31 W

5.0 GHz

13 W

10.0 GHz

9.3 W

18.0 GHz

7 W

26.5 GHz

5.6 W

40.0 GHz

4.4 W

50.0 GHz

4 W

65.0 GHz

3.4 W

90.0 GHz

2.8 W


推薦資訊

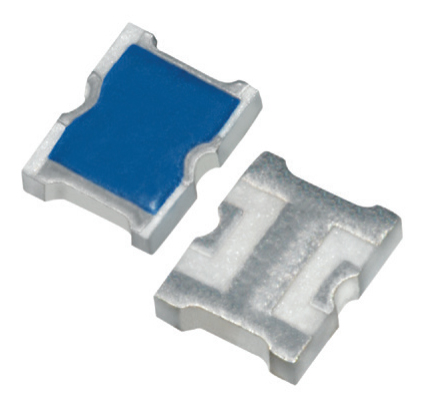

  • TT9 SMT 系列射頻元器件Hypertronics
