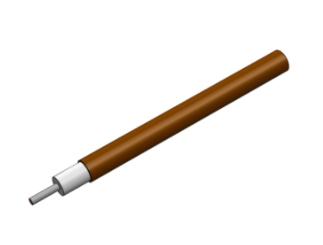

EZ-31-LA銅護套半剛性電纜EZ Form
發布時間:2023-07-14 16:57:02 瀏覽:368
EZ Form銅護套半剛性LA(低衰減系數)電纜具備微孔板電解介質,與實心PTFE半剛性電纜相比較,EZ-31-LA能實現較低的衰減系數、較高的操作溫度及其較高的溫度相位穩定性能。
為了防止氧化,EZ Form建議把EZ-31-LA保存在原包裝中,并且將EZ-31-LA儲存在干燥的溫度調節環境下直到應用。
美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:http://www.123stock.com.cn/brand/78.html
Specifications
DIMENSIONS | |
Center Conductor Diameter | 0.0080 in |
Dielectric Diameter | 0.0240 in |
Outer Conductor Diameter | 0.0310 in |
MATERIALS | |
Center Conductor Material | SPCW |
Dielectric Material | LD PTFE |
Outer Conductor Material | Copper |
RoHS Compliant | Yes |
MECHANICAL CHARACTERISTICS | |
Minimum Temperature | ?55 °C |
Maximum Temperature | +250 °C |
Inside Bend Radius (Minimum) | 0.125 in |
Weight | 0.16 lbs per 100 ft |
ELECTRICAL CHARACTERISTICS | |
Nominal Impedance | 50.0 ? |
Nominal Impedance Margin | ±2.0 ? |
Velocity of Propagation | 76.50% |
Shielding Effectiveness | >165 db |
Voltage Withstanding | 2000 VRMS @ 60 Hz |
Continuous Working Voltage | 800 VRMS max |
Maximum Operating Frequency | 175 GHz |
Attenuation | |
FREQUENCY | DB / 100 FT TYPICAL |
0.5 GHz | 32.4 db |
1.0 GHz | 45.9 db |
5.0 GHz | 103.2 db |
10.0 GHz | 146.5 db |
18.0 GHz | 197.3 db |
26.5 GHz | 240.3 db |
40.0 GHz | 296.6 db |
50.0 GHz | 332.5 db |
65.0 GHz | 380.6 db |
90.0 GHz | 450.3 db |
Power | |
FREQUENCY | WATTS CW @ 20 °C (MAX) |
0.5 GHz | 60 W |
1.0 GHz | 43 W |
5.0 GHz | 19 W |
10.0 GHz | 14 W |
18.0 GHz | 10 W |
26.5 GHz | 8 W |
40.0 GHz | 7 W |
50.0 GHz | 6 W |
65.0 GHz | 5 W |
90.0 GHz | 4 W |
