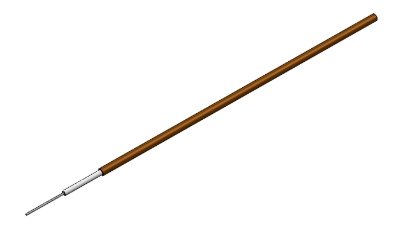

EZ-20半剛性電纜EZ Form
發布時間:2023-05-04 16:48:04 瀏覽:407
EZ Form研制的銅護線套半剛性電纜提供100%屏蔽性,而且能夠使用規范設備輕松注塑成型為定制開發樣式。EZ-20電纜線可以使用各種標準化連接器。
EZ-20半剛性銅外導線,SPCW中心導線,PTFE電解介質。
為防止氧化,EZ Form建議把EZ-20儲存在原封裝中,并且將儲存在干燥的溫度控制環境里直到使用。
美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
Specifications
DIMENSIONS | |
Center Conductor Diameter | 0.0050 in |
Dielectric Diameter | 0.0150 in |
Outer Conductor Diameter | 0.0230 in |
MATERIALS | |
Center Conductor Material | SPCW |
Dielectric Material | PTFE |
Outer Conductor Material | Copper |
RoHS Compliant | Yes |
MECHANICAL CHARACTERISTICS | |
Minimum Temperature | ?55 °C |
Maximum Temperature | +125 °C |
Inside Bend Radius (Minimum) | 0.050 in |
Weight | 0.10 lbs per 100 ft |
ELECTRICAL CHARACTERISTICS | |
Nominal Impedance | 50.0 ? |
Nominal Impedance Margin | ±2.0 ? |
Velocity of Propagation | 69.50% |
Shielding Effectiveness | >165 db |
Voltage Withstanding | 750 VRMS@ 60 Hz |
Continuous Working Voltage | 300 VRMS max |
Maximum Operating Frequency | 260 GHz |
Attenuation | |
FREQUENCY | DB / 100 FT TYPICAL |
0.5 GHz | 53 db |
1.0 GHz | 75 db |
5.0 GHz | 170 db |
10.0 GHz | 244 db |
18.0 GHz | 332 db |
26.5 GHz | 409 db |
40.0 GHz | 511 db |
50.0 GHz | 577 db |
65.0 GHz | 668 db |
90.0 GHz | 803 db |
Power | |
FREQUENCY | WATTS CW @ 20 °C (MAX) |
0.5 GHz | 17 W |
1.0 GHz | 12 W |
5.0 GHz | 5.5 W |
10.0 GHz | 3.8 W |
18.0 GHz | 2.8 W |
26.5 GHz | 2.3 W |
40.0 GHz | 1.8 W |
50.0 GHz | 1.6 W |
65.0 GHz | 1.4 W |
90.0 GHz | 1.2 W |
