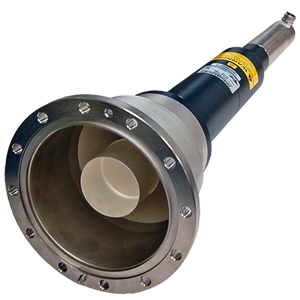

Bird射頻80 kW水冷式射頻終端
發布時間:2022-07-22 16:55:45 瀏覽:467
Bird射頻8792負載制定為緊湊型、低VSWR和無輻射終端,主要用于高功率發射裝置/傳輸線操作系統。Bird射頻8792幾乎不形成環境熱能,使組裝空間最少且便捷,在任意位置。射頻功率在中空電阻膜負載電阻器中轉化為熱能,并直接被流經它的水吸附。
特征
當熱能需要有效地從該范圍轉移時,寬帶水冷負載用作長時間射頻消退。
能夠輕松攜帶,在任意位置應用并安裝在任意有飲用水源的位置。
6-1/8EIA法蘭容許端接高至900MHz的80kW全功率。
需要高至每分12加侖(45.6升)的流量。
Bird 射頻為全球客戶提供快捷簡便的RF測試工具,廣泛應用于通信、醫療、軍用和半導體測試市場。深圳市立維創展科技有限公司,授權銷售Bird產品,歡迎咨詢。
詳情了解Bird射頻請點擊:/brand/73.html
產品規格: | |
編號 | 8792 |
項目名 | 80 kW,水冷終端 |
額定功率 | 80 千瓦連續 |
頻率范圍和駐波比 | 最大 1.15 1 kHz - 800 MHz(直流用于連續性檢查) |
冷卻液 | 飲用水 |
水溫范圍 | +5 至 +60°C |
水流量 | 5 °C 時為 9 加侖/分鐘,60 °C 時為 12 gpm(5 °C 時為 34.2 升/分鐘,60 °C 時為 45.6 lpm) |
水線 | 1/2" FPT 或 3/4" 軟管 |
連接器 | 6-1/8 EIA 法蘭 |
輸入法蘭直徑 | 8-1/8" 直徑 (206 mm) 增加大約 1-1/4" (32 mm) 的長度,用于后水配件 |
方面 | 34 英寸長 x 5 英寸直徑。 |
