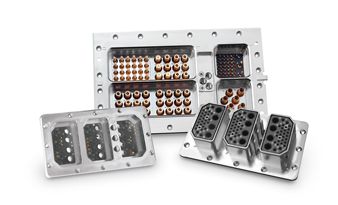

Hypertronics高速機架和面板
發布時間:2021-05-26 16:56:54 瀏覽:804
Hypertronics為高速以太網、FireWire和光纖通道應用提供全系列差分雙屏蔽同軸和四屏蔽同軸連接器、觸點和電纜組件。差分對四屏蔽同軸和雙屏蔽同軸連接器和電纜組件在高速阻抗匹配按需數據應用中表現出優異的性能。Hypertronics連接器對可以保持信號對信號和信號對屏蔽的阻抗特性。真正的雙屏蔽同軸連接器接口確保信號完整性,同時最大限度地減少抖動和數據速率錯誤。
深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品, Hypertronics連接器面向高可靠性市場,以其獨有的Hypertac雙曲面連接專利技術,為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83642657 QQ: 1369964087
機械和環境規范
罩殼型式 | -65℃至125°C |
耐久性 | 插拔次數最低500次 |
耐蝕性 | MIL-STD-202方法101 |
抗沖擊性 | MIL-STD-202方法213 |
抗震性 | MIL-STD-202方法204 |
耐熱沖擊性 | MIL-STD-202方法107 |
材質與終飾
罩殼與內部觸頭 | 符合ASTM-B16的黃銅,UNS C36000合金 |
絕緣子 | 符合ASTM-D1710或ULTERM 1000的聚四氟乙烯(PTFE) |
連接器插頭/ | 符合ASTM-B211/221的6061-T6鋁材 |
<strong墊片 密封件<="" strong="" style="box-sizing: border-box;"> | 硅酮橡膠,符合A-A-59588 |
電氣
觸頭額定電流 | 最大3.0安培 |
DWV | 最大500 VDC |
絕緣電阻 | 在200 VDC下最低為5.000兆歐姆 |
帶寬 | 高達3千兆赫。 |
數據速率 | 每秒超過2 Gbit |
差分對電纜阻抗 | 150歐姆 + 15歐姆 |
信號到罩殼電纜的阻抗 | 75歐姆 + 10歐姆 |
推薦資訊

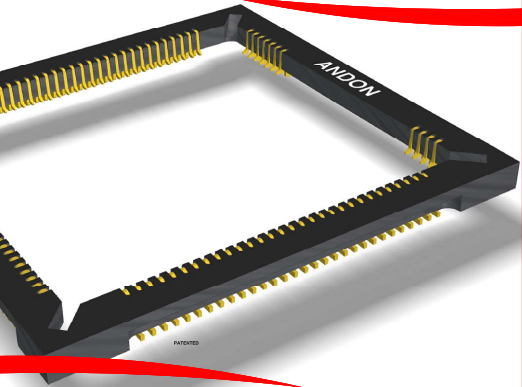

ANDON?的高溫200℃晶體管插座端子/觸點組件選用絕緣層材料集成和模制作而成的,以完成最好的機械設備安全性能。ANDON提供了較大的電焊焊接可視性模壓支架。特性包括:較大 的絕緣層覆蓋,以避免在高沖擊和振動環境出現短路,一個易于插入機器設備的引入倒角,一個封閉式的底部,以避免焊接材料芯進入接觸區。ANDON 和剛性端子,以精確地安裝使用在印刷電路板。
