Hypertronics濾波器式機架和面板連接器
發布時間:2021-05-24 16:56:24 瀏覽:848

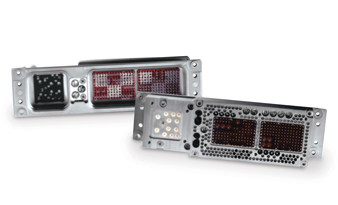

Hypertronics濾波器式機架面板連接器包括ARINC 404、ARINC 600和MIL-DTL-83527外殼類型。Hypertronics的設計滿足或超過了每個系列的所有適用要求,可以與標準的非過濾器連接器進行匹配和互換。通過Hypertronics的串聯濾波器適配器,可以方便地升級到EMI/瞬態保護,而無需修改系統。Hypertronics適配器的設計目的是在現有插頭和插座之間安裝,而不需要重新布線或拆裝系統。
有幾種不同的接觸結構和套管尺寸;
C,L,PI濾波器類型;
利用濾波技術(平面陣列、雙曲面)配合應用。
未過濾(高速)基線;
暫態保護已通過測試,符合美國航空無線電技術委員會D160F章第22章第3、4和5級標準。
基本雷擊、電磁干擾和電磁脈沖保護;
深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品, Hypertronics連接器面向高可靠性市場,以其獨有的Hypertac雙曲面連接專利技術,為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83642657 QQ: 1369964087
材質與終飾
罩殼 | 鋁合金/鋼/復合物 |
絕緣子 | 高等級塑料/環氧樹脂 |
觸頭 | 銅合金,鍍金 |
鎖環和密封件 | 硅基彈性體 |
鎖緊螺母 | 鋁合金 |
接地層 | 鈹銅,鍍銀 |
電容器 | 鈦酸鋇 |
電感器 | 鐵氧體磁珠 |
生產自動化測試系統測量
測程 | 準確度 | 注釋 | |
電容 | 1 pF到1μf | 0.2% + 0.1 pf | 1 |
DF | 0.00001-10 | 1% | 2 |
電感 | 100 nH至10KH | 0.2%+10 nH | 1 |
絕緣電阻 | 1 K Ohm至5 T Ohm | 1% | 3,4,5 |
DWV | 10 pA至100 mA | 1%+10 pA | 3,4,6 |
逆向電壓 | 10 mV至100V | 0.2% + 10 mV | 7 |
接地和觸頭電阻 | 0.1 mV至1V | 0.1%+0.1 mV | 7 |
注釋: | 頻率 = 20 Hz至1 MHz 損耗因數 施加5至500伏 測量每個針腳到接至罩殼的其他所有針腳 絕緣電阻 介質耐壓 電流源 = 1 nA到1 A |
