Hypertronics連接器2mm / cPCI
發布時間:2021-02-06 16:48:36 瀏覽:1105

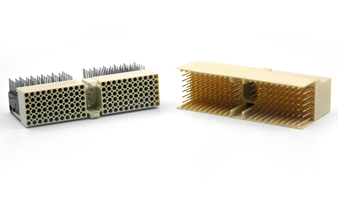

Hypertronics cPCI 2mm連接器系統基于Hypertac雙曲線彈簧孔接觸技術,該技術以抗沖擊和振動而聞名。Hypertronics cPCI 2mm連接器已通過軍事標準測試,具有強化和緊湊的PCI形式,可在軍用地面系統、軍艦和航空航天等所有關鍵任務應用中發揮最高性能。
Hypertronics連接器cPCI 2mm在2mm的中線上裝有6排0.4mm Hypertac觸點,其接觸電阻小于8mm,額定電流為1.0 A。Hypertronics的接觸導線軌跡優化后在高速信號應用中表現良好,這些連接器與標準再熔焊工藝兼容。
Hypertronics cPCI 2mm連接器提供鍵控和非鍵控配置。該連接器在設計上是模塊化的,長度可變,一次可以按五個觸點的增量進行更改。
其他優勢包括:
Hypertac觸頭提供高可靠性
標準2mm墊
屏蔽層抗EMI/RFI
深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
QCI(質量合格檢驗) | ||||||
3U/6U形狀因素 | P1/P4 | P2/P5 | P3 | J1/J4 | J2/J5 | J3 |
零件編號參考 | K2A110FMD | K2B110FMD | K2B095FMD | K2A110FFD | K2B110FFD | K2B095FFD |
設計標準 | IEC 1076-4 101 | |||||
觸頭形狀 | 凸觸頭 | Hypertac 0.40 mm插座 | ||||
觸頭終端 | 焊接引線座,以63/37比例鍍鉛錫 | 鍍金或比例63/37的鍍鉛錫 | ||||
觸頭間距 | 2.00mm | |||||
觸頭數目 | 110個信號觸頭 22接地觸頭 | 95個信號觸頭 | 110個信號觸頭 | 95個信號觸頭 19個接地觸頭 | ||
觸頭額定電流 | 1安培 | |||||
溫度范圍 | -55℃至125℃ | |||||
絕緣子材質 | 30%玻璃填充的LCP(符合NASA脫氣規范) | |||||
額定阻燃 | 94 V-O | |||||
絕緣電阻 | 大于5000兆歐姆 | |||||
觸頭材料 | 鈹銅針腳觸頭 | 鈹銅Hypertac插座接線和黃銅主體 | ||||
插接觸頭鍍層 | 最小值50微英寸鍍金/50微英寸鍍鎳
| |||||
插接連接器之間的最大可允許間隙 | 0.039英寸[1.00 mm] | |||||
建議PCB | 鍍層之后0.71 ± 0.05 mm | 鍍層之后0.60 mm | ||||
重量 | 0.55盎司 | 0.53盎司. | 0.38盎司. | 0.38盎司. | 0.45盎司. | 0.31盎司. |
性能
3U/6U形狀因素 | P1/P4 | P2/P5 | P3 | J1/J4 | J2/J5 | J3 | |
零件編號參考 | K2A110FMD | K2B110FMD | K2B95FMD | K2A110FFD | K2B110FFD | K2B95FFD | |
LLCR (低級別觸頭阻抗) | 平均值7.20毫歐姆 | ||||||
DWV (介質耐壓) | 1000 VRMS | ||||||
觸頭壽命(插/拔) | 大于4000次(每個插接連接器對) | ||||||
插力 | 平均值16.38 LBF(每個插接連接器對) | ||||||
拔力 | 平均值13.2 LBF(每個插接連接器對) | ||||||
震動(正弦震動)* | 在15 G時頻率為10至2000 HZ (MIL-DTL-55302) (NASA GSFCS311-P-822) | ||||||
震動(任意震動)** | 飛機底盤裝置等級的震動(NASA戈達德GEVS SE版本A) | ||||||
抗機械沖擊性* | 100 G峰值(NASA GSFC S311-P-822) | ||||||
*執行測試,測定是否因為機械運動而發生磨耗,并評估Hypertac觸頭系統在劇烈沖擊下的完整性。為驗證測試,每10納秒執行一次事件檢測。 |
