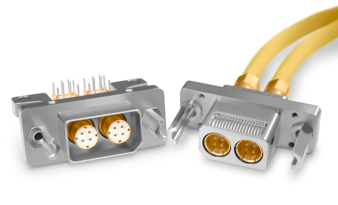

Hypertronics光纖通道D-Sub 150歐姆四屏蔽同軸連接器
發布時間:2021-01-07 17:01:54 瀏覽:1071
Hypertronics高阻抗D-Sub連接器的核心相關作用是將四個屏蔽同軸觸碰的外部屏蔽層直接連接到連接器外殼。根據SMISS互聯的Hypertronics光纖通道D-Sub連接器系列產品,穩固在外殼周圍的多夾持地板彈簧能夠 提供多點接觸嚙合,以完成高質量的EMI屏蔽。最終,能夠 測量從觸碰體外部到連接器法蘭的極低接觸電阻。
此外,Hypertronics光纖通道D-Sub系列顯示出優異的性能,確保最小的射頻噪聲和高達1000倍的插接,同時滿足或超過所有Hypertronics MIL-STD-202對沖擊和振動的要求。該連接器配備150歐姆四屏觸點,可提供2、4、6、8插入配置。此外,D-子b連接器易于組裝,并有一套堅固、全面的培訓裝置。
為確保高速連接器正確插接,滿足具體布線要求,實現鍵控功能,設計中還包括鍵控軸柱,Hypertronics可實現36種可能的鍵控組合,以確保光纖通道D-Sub插頭正確插入正確的高速插座。還可提供非關鍵軸柱類型。
Hypertronics光纖通道D-Sub連接器的特點是尺寸為34屏蔽同軸接觸,比100歐姆四屏蔽同軸模型中使用的尺寸9大30%,從而確保整個接觸插頭對在150歐姆差動阻抗處與阻抗信號相匹配。有了這些特性,SmithsInterconnect的光纖通道D-Sub連接器確保它們提供客戶所需的關鍵優勢。
特征
標準鍵控和非鍵插入安排:可用于2,4,6,8;混合選項
配備150歐姆阻抗
數據速率高達6.25Gbps
鍵控和非鍵控軸柱在6個位置的版本
GB/T1497-1988通用底殼,有廣泛的附件、五金導軌和密封鎖環
高質量EMI保護性能和低接觸電阻的集成EMI彈簧夾
深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
機械和環境規范
額定溫度 | -65°C至+ 165°C |
耐久性 | 插拔次數最低500次 |
耐蝕性 | MIL-STD-202方法101 |
抗沖擊性 | MIL-STD-202方法213 |
抗震性 | MIL-STD-202方法204 |
耐熱沖擊性 | MIL-STD-202方法107 |
材質與終飾
觸頭主體與內部觸頭 | 鈹銅,符合ASTM-B196 |
其他金屬觸頭零件 | 黃銅,符合ASTM-B16 |
插頭/插座罩殼 | 鋁材6061-T6,符合ASTM-B211 |
軸柱、螺母、墊圈和螺釘 | 不銹鋼 |
電氣
觸頭額定電流 | 最大3.0安培 |
DWV | 最大500 VDC |
絕緣電阻 | 在直流200 V下最低為5,000兆歐姆 |
帶寬 | 高達3千兆赫。 |
數據速率 | 每秒超過2 Gbit |
差分對電纜阻抗 | 150歐姆15歐姆 |
信號到屏蔽電纜的阻抗 | 75歐姆+10歐姆 |
