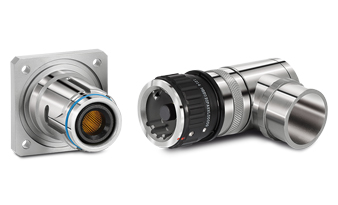

Hypertronics大功率連接器HBB
發布時間:2020-12-28 16:07:35 瀏覽:995
Hypertronics大功率HBB單極圓形連接器具有很強的電流處理能力,尺寸細膩,在惡劣的環境中表現出優異的性能。Hypertronics連接器HBB系列適用于各種大功率應用,尤其適用于軍用車輛、無人駕駛汽車、航空電子系統、鐵路運輸和工業應用中的電力驅動。
Hypertronics大功率HBB連接器設計簡單,可快速插拔,最高可達300 A和500 A(750 A按需),可靠性高,完整性好。雙曲面觸頭產生的接觸電阻低至0.05毫微米,有助于降低電阻損耗,這不僅使熱管理任務更容易實現,而且在較小的空間內達到了更好的功率容量,而且整體質量更輕。
Hypertronics HBB裝有金屬或塑料外殼,密封IPx 7,具有360度EMI/RFI屏蔽的特點,具有不同的極化設計,簡化了裝配,從而實現了簡單的維護和機器的快速更換。
Hypertronics HBB特征:
大功率圓形連接器
推鎖可插入連接器
快速解鎖并退出
可供應增強金屬材料和塑料材料
符合人體工程學的緊湊設計
部件數量少
插上IPx 7密封
360 EMI/RFI屏蔽深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品, Hypertronics連接器面向高可靠性市場,以其獨有的Hypertac雙曲面連接專利技術,為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務,歡迎咨詢。
詳情了解Hypertronics請點擊:/brand/75.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
規格
觸頭位置 | 1 |
觸頭終端 | 壓接、接線銜套,或匯流排 |
額定電壓 | 750/1000 V |
額定電流 | 300/500A |
觸頭阻抗 | 最高0.1/0.05毫歐姆 |
絕緣電阻 | 最低5G歐姆 |
外殼對外殼連續性 | 最大15毫歐姆 |
插拔力 | 最大350 N |
耐久性(插拔) | EMI頻帶 - 1000 |
溫度范圍 | -55℃至150℃ |
材質
金屬罩殼 | 鋁合金 |
鎖扣環 | 鋁合金/陽極化 |
絕緣件 | 絕緣子 - PPS |
配件 | 不銹鋼 |
觸頭組件 | 銅合金 |
插座接線 | 鈹銅合金 |
終飾
觸頭插接表面 | 閃鍍銅上鍍鎳,鎳上鍍金,鍍金層最少1.27μm,符合ASTM-B-488的C級II型,鍍鎳層1.27μm至2.40μm,符合SAE-AMS-QQ-N-290的2類 |
